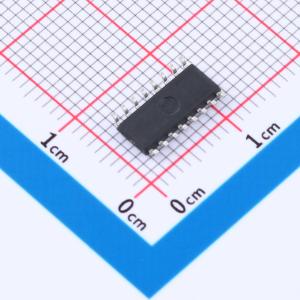

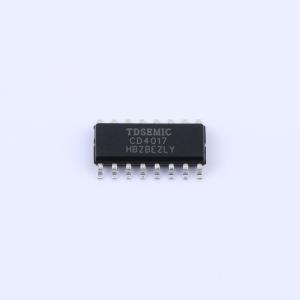

温馨提醒：图片仅供参考，商品以实物为准
CD4017BM-TD
5阶Johnson译码计数器，具有脉冲整形功能和对称输出特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4017B是一个5阶Johnson译码计数器，具有10个译码输出端，CLOCK、RESET和CLOCK INHIBIT控制端。它可以用作十进制计数器、分频器、时序发生器等，广泛应用于数字电子设备、仪器仪表、消费电子等领域。SOP-16封装适合表面贴装工艺。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- CD4017BM-TD
- 商品编号
- C42421839
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.283333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 十进制计数器 | |
| 分辨率(位) | 5 | |
| 系列 | CD4000 | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 3V~18V | |
| 元件数 | 1 | |
| 触发沿 | 上升沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | 同步 | |
| 计数速率 | 5MHz | |
| 传播延迟(tpd) | 100ns | |
| 耗散功率(Pd) | 500mW | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 复位功能；静态运行 |
商品概述
CD4017BM-TD是一款5阶Johnson译码计数器，具备10个译码输出端，以及CLOCK、RESET和INHIBIT输入端。其时钟输入端的施密特触发器提供脉冲整形功能，对输入时钟脉冲的上升和下降时间没有限制。当INH为低电平时，计数器在时钟上升沿进行计数；当INH为高电平时，计数功能无效。当RESET为高电平时，计数器清零。该器件支持全静态工作，工作电压参数标准范围为5V、10V和15V，并具有标准的对称输出特性。其工作温度范围为-40 ~ 85°C。在20V电压下，其静态电流经过100%测试。
