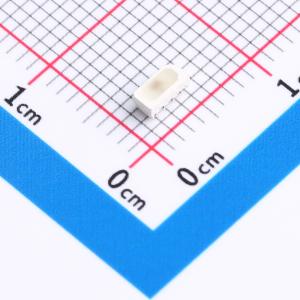

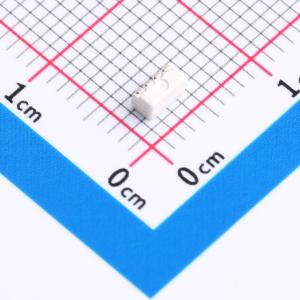

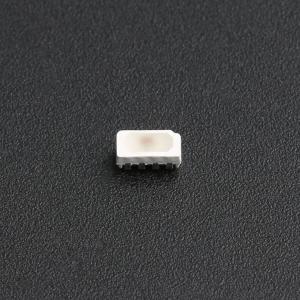

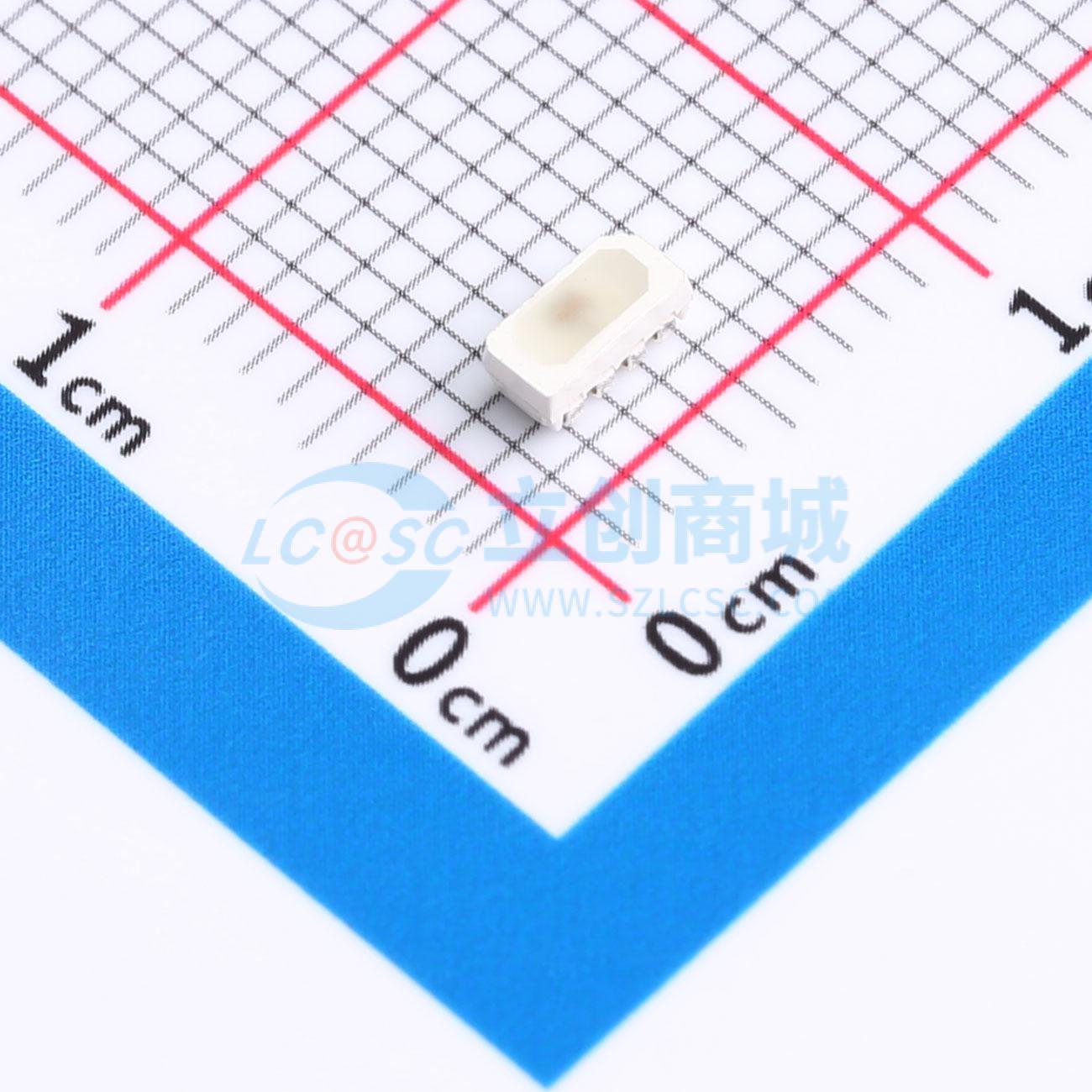

WS2812C-4020-H2
智能外控集成LED光源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5V 4020 RGB三色侧发光内置IC幻彩贴片灯珠，小电流，5mA，适用差异化产品，鼠标，键盘，音箱，机箱风扇，电子琴，乐器等
- 品牌名称
- worldsemi
- 商品型号
- WS2812C-4020-H2
- 商品编号
- C42417604
- 商品封装
- SMD4020
- 包装方式
- 编带
- 商品毛重
- 0.069347克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 622nm~626nm | |
| 主波长-绿 | 525nm~530nm | |
| 主波长-蓝 | 467nm~472nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 3.7V~5.3V | |
| 静态电流 | 0.6mA | |
| 透镜颜色 | - | |
| 抗静电能力 | - | |
| 载带方式 | 正贴 | |
| 工作温度 | -40℃~+65℃ | |
| PWM频率 | 2kHz | |
| 灯头类型 | - | |
| 发光角度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 4mm | |
| 宽度 | 2mm | |
| 高度 | 1.65mm | |
| 脚间距 | - | |
| 功能特性 | 内置上电复位电路；内置掉电复位电路 | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | - | |
| 峰值波长-蓝 | - | |
| 发光强度-红 | 180mcd | |
| 发光强度-绿 | 500mcd | |
| 发光强度-蓝 | 120mcd | |
| 传输延迟 | 300ns | |
| 上升时间 | - | |
| 下降时间 | 120us |
商品概述
WS2812C-4020-H2是一款集成了控制电路与发光电路的智能外控LED光源，每个元件即为一个独立的像素点。像素点内部集成了智能数字接口数据锁存、信号整形放大驱动电路，以及高精度内部振荡器和可编程恒流控制部分，有效确保了光色的一致性。数据协议采用单线归零码通信方式。像素点上电复位后，通过DIN端接收来自控制器的数据。最先接收到的24位数据被首个像素点提取并锁存，剩余数据经过内部整形放大电路处理后，通过DO端口转发给下一个级联像素点，每经过一个像素点，数据便减少24位。该器件采用自动整形转发技术，使得级联像素数量不受信号传输限制，仅受限于信号传输速率要求。端口扫描频率高达2kHz，即使在高速摄像头捕捉下也不会出现闪烁现象，非常适合高速移动产品的应用。复位时间大于280μs，即使出现中断也不会引发误复位，能够支持更低频率、更经济的微控制器单元。LED具备低压驱动、节能环保、亮度高、散射角度大、一致性好、功耗低及超长寿命等优点。将控制电路集成于LED之上，使得电路设计更简洁、体积更小、安装更便捷。
商品特性
- 控制电路与LED点光源共用单一电源。
- 控制电路与RGB芯片集成于单个4620封装内，构成完整的外控像素点。
- 内置信号整形电路，每个像素点接收信号后经波形整形再输出，确保线路波形畸变不会累积。
- 内置上电复位与掉电复位电路。
- 每个像素点的三基色均可实现256级亮度调节，从而完成1677万色的全真彩显示。
- 端口扫描频率为2kHz。
- 采用串行级联接口，仅需一根信号线即可完成数据的接收与解码。
- 任意两点间传输距离在不超过2米时，无需额外增加电路。
- 当刷新率为30帧/秒时，级联数量不少于1024点。
- 数据发送速率可达800kbps。
应用领域
- 消费性电子产品
- LED灯饰亮化
- 电脑及周边设备/游戏设备/各种电器设备
