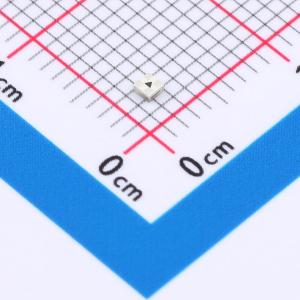

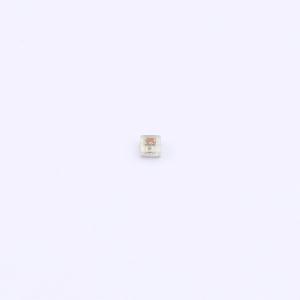

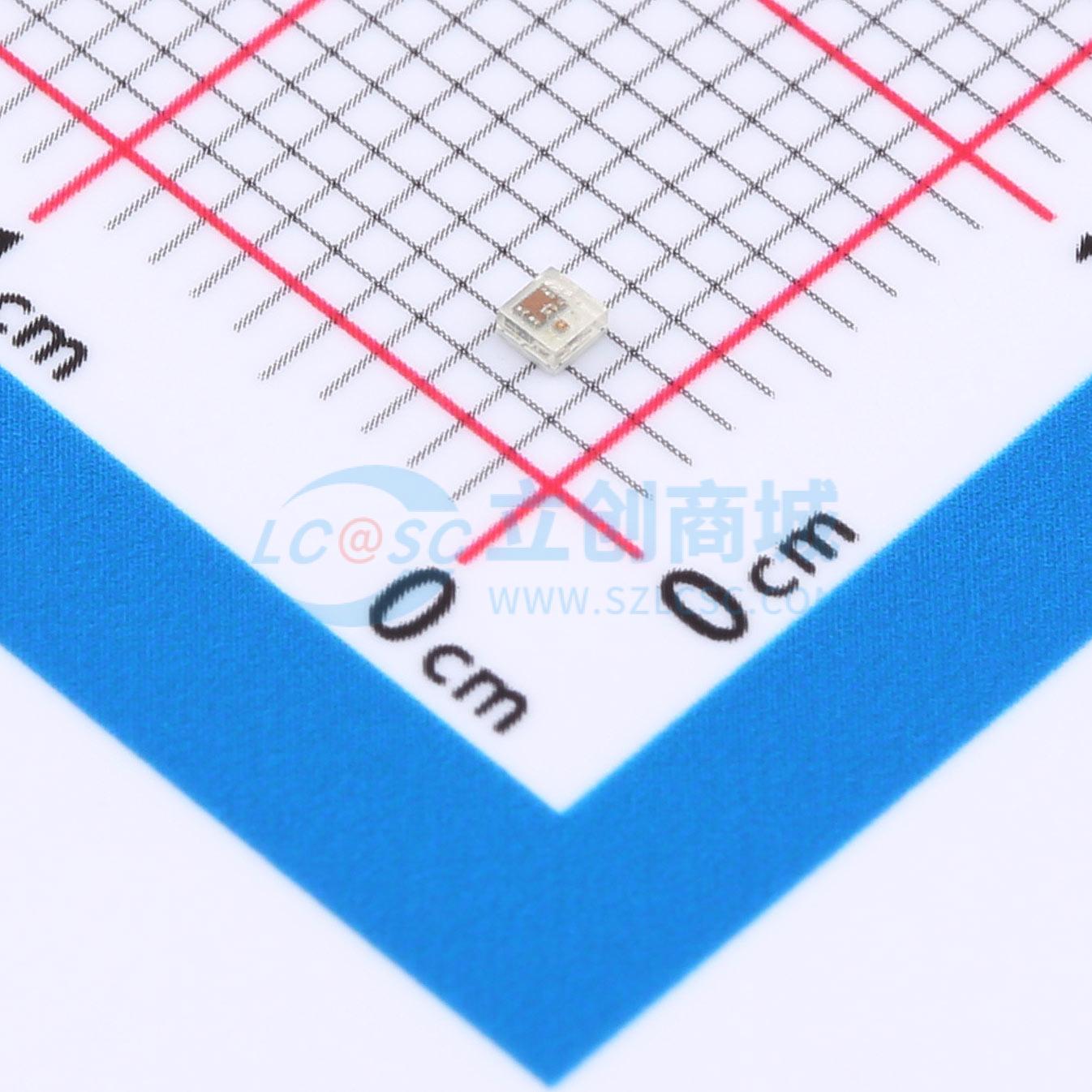

WS2816C-1313/4P
16Bit 3通道恒流数字LED光源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5V 1313 RGB三色小尺寸内置IC幻彩灯珠，高灰高刷，单点单控，显示屏专用，小尺寸产品
- 品牌名称
- worldsemi
- 商品型号
- WS2816C-1313/4P
- 商品编号
- C42417612
- 商品封装
- SMD-4P,1.3x1.3mm
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~625nm | |
| 主波长-绿 | 520nm~525nm | |
| 主波长-蓝 | 465nm~470nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 3.3V~5.5V | |
| 静态电流 | 0.8mA | |
| 透镜颜色 | 无色透明透镜 | |
| 抗静电能力 | 4000V | |
| 载带方式 | - | |
| 工作温度 | -40℃~+65℃ | |
| PWM频率 | 10kHz | |
| 灯头类型 | - | |
| 发光角度 | 120° |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 1.3mm | |
| 宽度 | 1.3mm | |
| 高度 | 0.65mm | |
| 脚间距 | - | |
| 功能特性 | 内置上电复位电路；内置掉电复位电路 | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | - | |
| 峰值波长-蓝 | - | |
| 发光强度-红 | 200mcd~400mcd | |
| 发光强度-绿 | 800mcd~1200mcd | |
| 发光强度-蓝 | 150mcd~300mcd | |
| 传输延迟 | 300ns | |
| 上升时间 | - | |
| 下降时间 | 120us |
商品概述
华彩威新一代数字LED专为高清图像应用开发，每个通道高达16bit灰度数据，以及内部4bit gamma校验，可达20bit显示效果。端口刷新频率高达10kHz，RGB 3:6:1的颜色配比，非常适合大型显示屏图像显示。高度集成的数字LED外部不需要包括电容在内的任何电子元件。数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的48bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少48bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。
商品特性
- IC控制电路与LED点光源共用一个电源。
- 控制电路与RGB芯片集成在一个1313封装的元器件中，构成一个完整的外控像素点。
- 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
- 内置上电复位和掉电复位电路。
- OUT R/G/B输出灰度等级：65536级（内置4Bit GAMMA校正）。
- 端口扫描频率10kHz。
- 串行级联接口，能通过一根信号线完成数据的接收与解码。
- 1.3mm×1.3mm×0.65mm（厚度），超小、超薄尺寸。
应用领域
- LED透明屏
- LED像素屏
- LED异形屏
