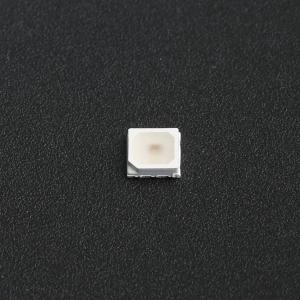

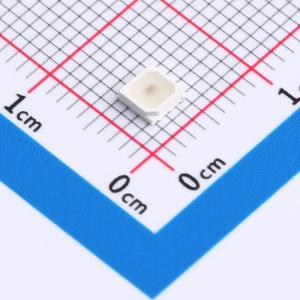

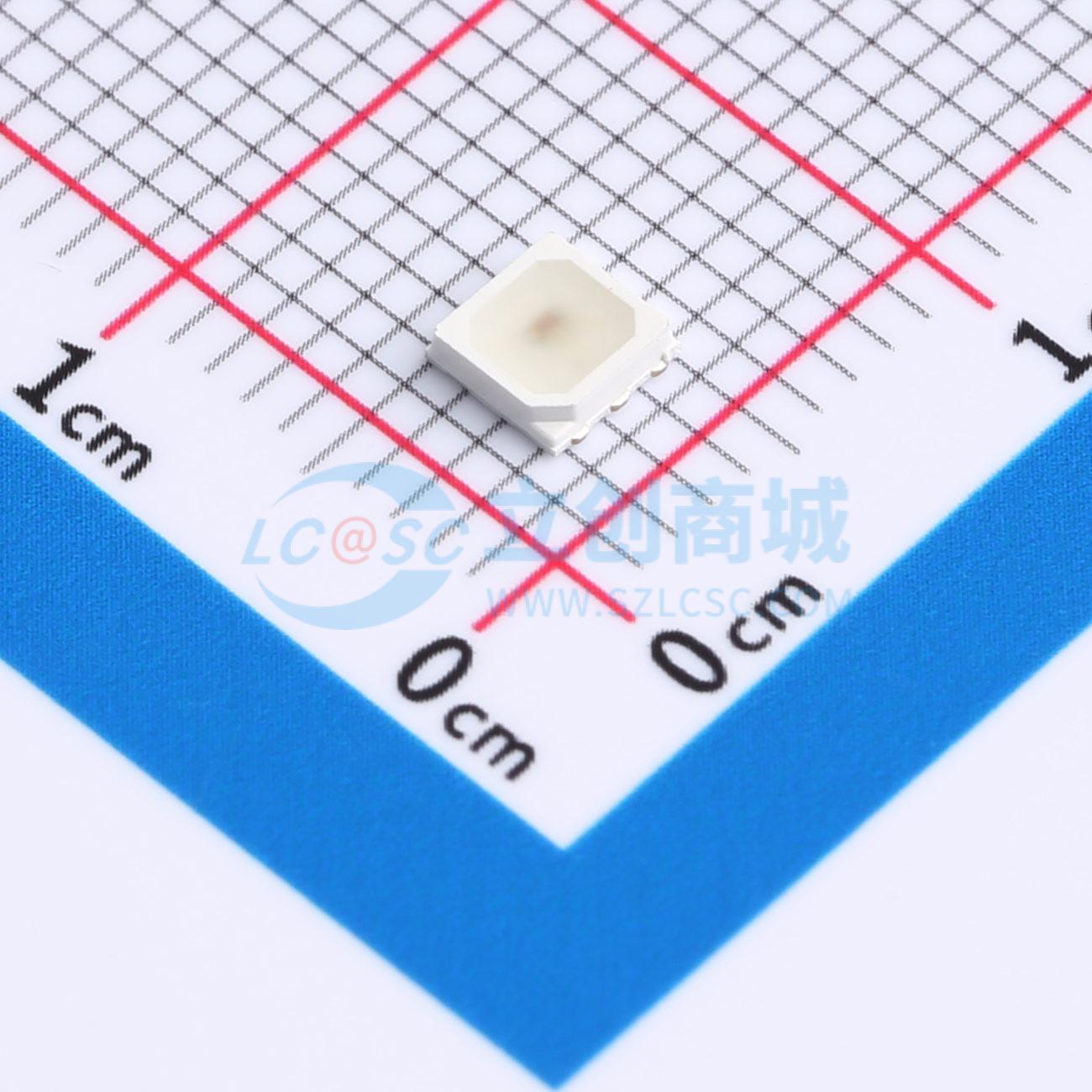

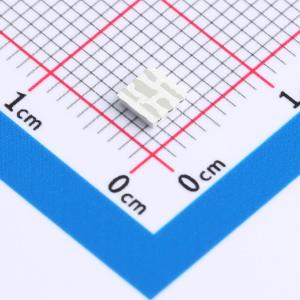

WS2815F-MINI-6P
12V 3535 RGB三色灯珠，内置幻彩灯珠，12mA,6个脚位，断点续传，，适用于灯条，氛围灯，指示灯，充电桩，机器人，小家电
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 12V 3535 RGB三色灯珠，内置幻彩灯珠，12mA,6个脚位，断点续传，，适用于灯条，氛围灯，指示灯，充电桩，机器人，小家电
- 品牌名称
- worldsemi
- 商品型号
- WS2815F-MINI-6P
- 商品编号
- C42417616
- 商品封装
- SMD3535-6P
- 包装方式
- 编带
- 商品毛重
- 0.094211克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~630nm | |
| 主波长-绿 | 520nm~530nm | |
| 主波长-蓝 | 460nm~470nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 9.5V~13.5V | |
| 静态电流 | 2mA | |
| 透镜颜色 | - | |
| 抗静电能力 | - | |
| 载带方式 | 正贴 | |
| 工作温度 | -40℃~+65℃ | |
| PWM频率 | 4kHz | |
| 灯头类型 | - | |
| 发光角度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 3.5mm | |
| 宽度 | 3.5mm | |
| 高度 | 0.95mm | |
| 脚间距 | - | |
| 功能特性 | - | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | - | |
| 峰值波长-蓝 | - | |
| 发光强度-红 | 200mcd~450mcd | |
| 发光强度-绿 | 400mcd~1000mcd | |
| 发光强度-蓝 | 100mcd~250mcd | |
| 传输延迟 | 300ns | |
| 上升时间 | - | |
| 下降时间 | 120us |
商品概述
该智能外控LED光源集控制电路与发光电路于一体，外形与3535 LED灯珠相同，每个元件构成一个像素点。像素点内部集成了智能数字接口数据锁存信号整形放大驱动电路、高精度内部振荡器和高精度恒流控制模块，有效保证了光色高度一致。其采用双路信号传输设计，在单个像素点损坏时，不影响整体色彩显示。数据协议采用单线归零码通讯方式，像素点在上电复位后，通过DIN1端接收控制器数据，首个像素点提取并锁存最先送达的24位数据，剩余数据经内部整形放大后通过DO端口转发至下一级联像素点，每经一个像素点传输，信号减少24位。采用自动整形转发技术，使得级联数量不受信号传送限制，仅受信号传输速度制约。端口扫描频率高达4KHz，即使在高速摄像头捕捉下也无闪烁现象，非常适合高速移动产品应用。RESET时间大于280μs，即使出现中断也不会引起误复位，可支持频率更低、价格更经济的MCU。
商品特性
- 控制电路与RGB芯片集成在3535封装内，构成完整的外控像素点。
- 采用12V供电，有效降低像素点工作电流及线路板压降，确保远距离传输时仍能保持良好的混光一致性。
- 内置信号整形电路，每个像素点接收信号后经波形整形再输出，保证线路波形畸变不会累积。
- 每个像素点的三基色均可实现256级亮度调节，完成16777216种颜色的全真色彩显示。
- 端口扫描频率为4KHz。
- 采用串行级联接口，仅需一根信号线即可完成数据的接收与解码。
- 任意两点间传输距离在不超过5米时无需增加任何电路。
- 在30帧/秒的刷新速率下，级联数量不小于1024点。
- 数据发送速度可达800Kbps。
- 光色一致性高，性价比高。
应用领域
- LED全彩发光字灯串
- LED全彩软灯条硬灯条
- LED护栏管
- LED点光源
- LED像素屏
- LED异形屏
