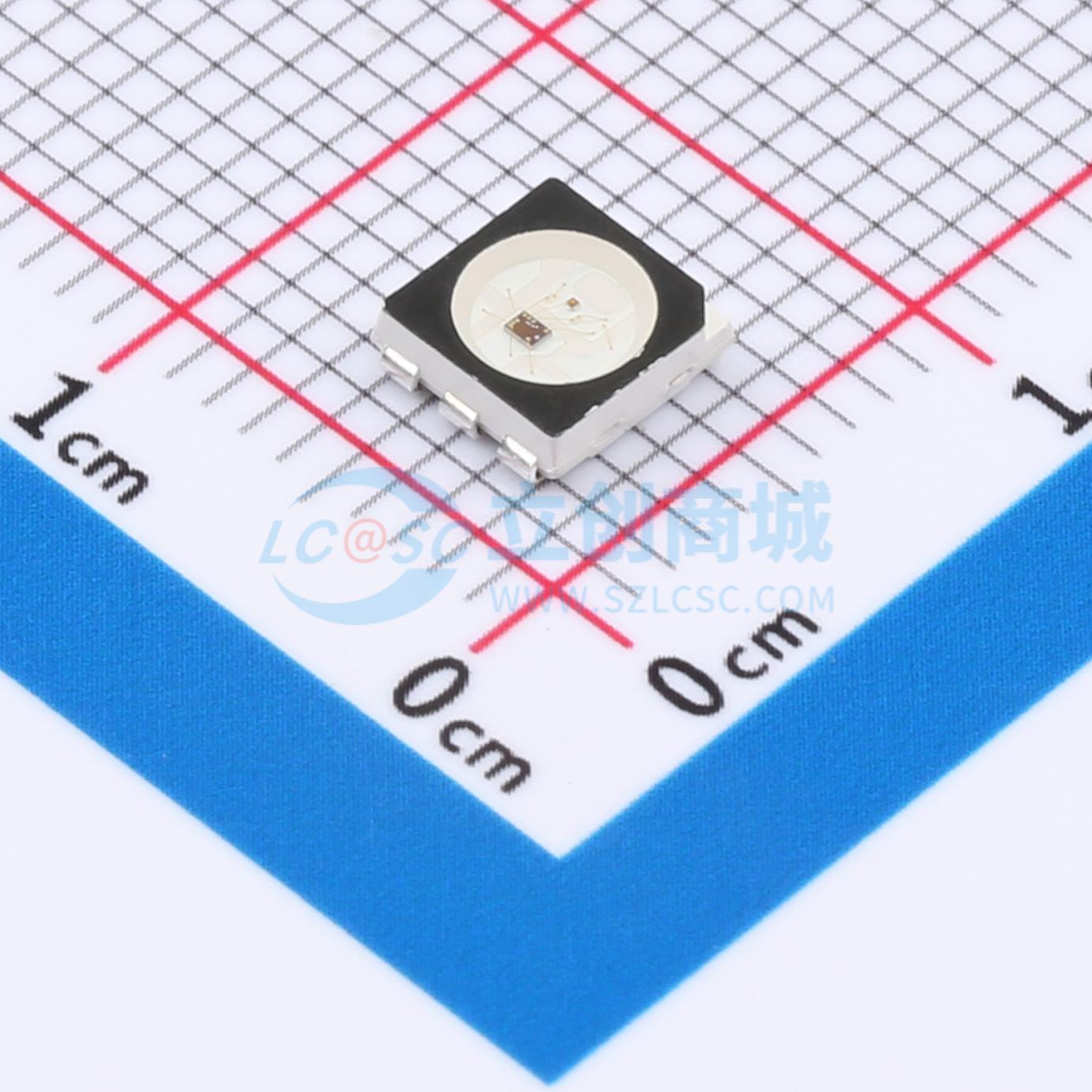

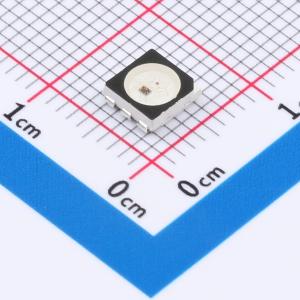

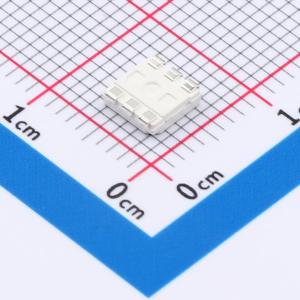

WS2813A-B-V1

智能外控集成LED光源

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 5V 5050RGB三色灯珠，高亮，内置幻彩灯珠,6个脚位，断点续传，黑面，黑支架，适用于灯条，黑色结构产品，氛围灯，指示灯，充电桩，机器人，小家电，扫地机
品牌名称: worldsemi
商品型号: WS2813A-B-V1
商品编号: C42417622
商品封装: SMD5050-6P
包装方式: 编带
商品毛重: 0.153克(g)

商品参数

商品概述

WS2813A-B-V1是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口、数据锁存、信号整形放大驱动电路、防反接电路，还包含有高精度的内部振荡器和高精度恒流控制模块，有效保证了像素点光的颜色高度一致。实现双路信号传输，在单个像素点损坏的情况下，不影响整体色彩的显示。数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。高达2KHz的端口扫描频率，在高清摄像头的捕捉下都不会出现闪烁现象，非常适合高速移动产品的使用。280μs以上的RESET时间，出现中断也不会引起误复位，可以支持更低频率、价格便宜的MCU。

商品特性

所有元件集成在5050封装中，不需要任何其他外围元件构成一个完整的外控像素点
智能反接保护，5V电源接反时不会损坏元器件
内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加
每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示
端口扫描频率2KHz
串行级联接口，能通过一根信号线完成数据的接收与解码
断点续传，额外增加一路信号线，实现双路信号传输，在单个像素点损坏的情况下，不影响整体显示效果
任意两点传输距离在不超过2米时无需增加任何电路
当刷新速率30帧/秒时，级联数不小于1024点
数据发送速度可达800Kbps
采用大尺寸发光芯片，超高亮度；光的颜色高度一致，性价比高
外围不需要包含电容在内的所有任何电子元器件

应用领域

消费性电子产品领域
LED灯饰亮化领域
电脑及周边设备领域
游戏设备领域
各种电器设备领域

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RGB LED(内置IC)
	波长	R:620nm~625nm；B:465nm~475nm；G:515nm~525nm
	发光强度	G:1500mcd；R:480mcd；B:320mcd
	PWM频率	2kHz
	数据速率	800Kbit/s

	属性	参数值
	工作电压	3.7V~5.3V
	静态电流	0.6mA
	宽度	5mm
	高度	1.65mm
	功能特性	集成智能反向连接保护功能
