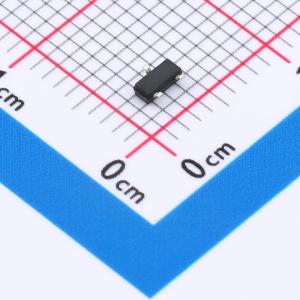

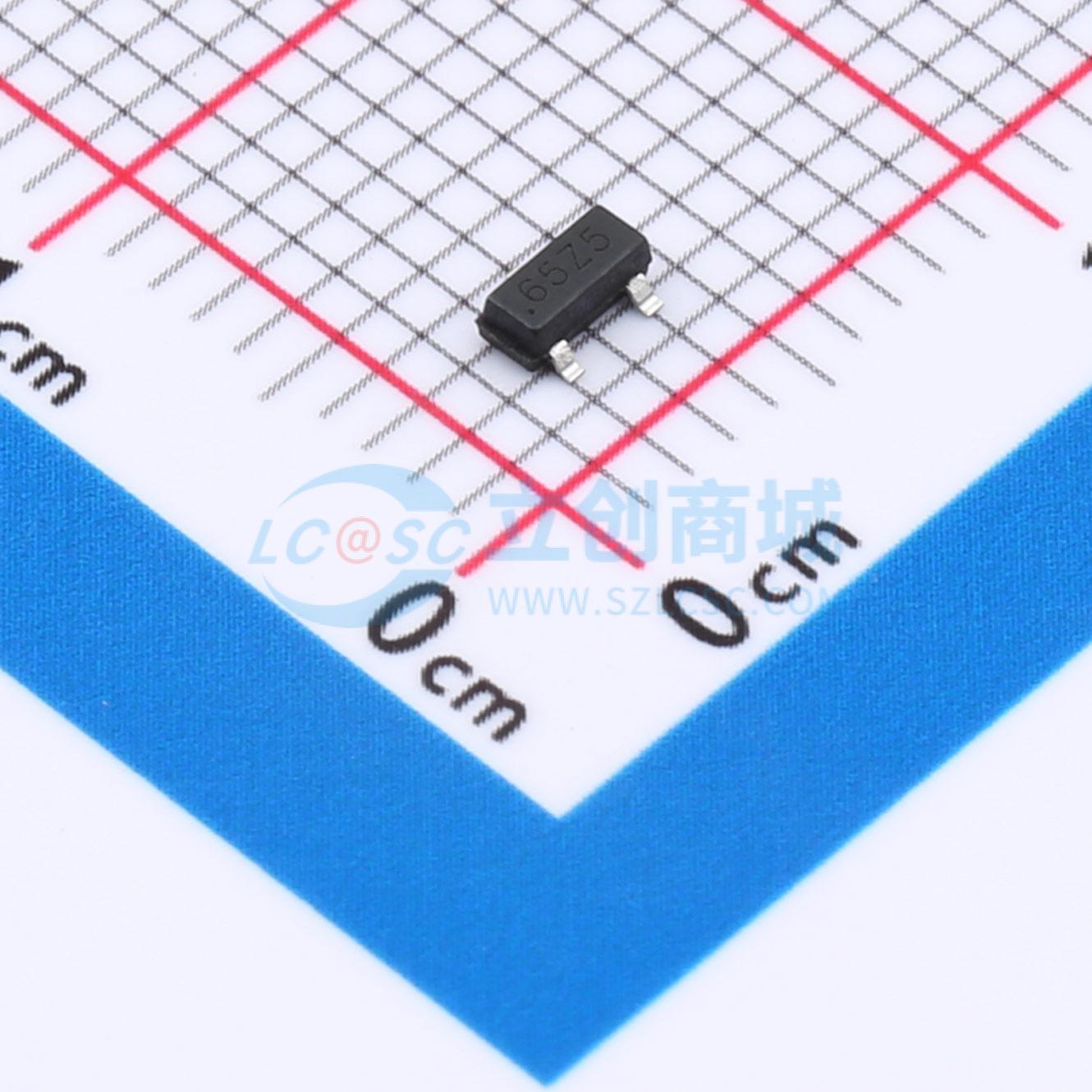

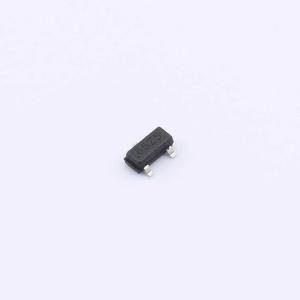

温馨提醒：图片仅供参考，商品以实物为准
WS6206.30
300mA 6V
- 描述
- 低功耗恒压LDO，超小型封装，内置过流和短路保护电路，最大工作电压8V，最大输出电流300mA，应用于电池供电系统，无线控制系统，便携式消费类设备，汽车电子设备等
- 品牌名称
- worldsemi
- 商品型号
- WS6206.30
- 商品编号
- C42417650
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6V | |
| 输出电压 | - | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 40dB | |
| 压差 | 160mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3uA | |
| 噪声 | - | |
| 功能特性 | 过流保护；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
WS6206.30系列是一款高纹波抑制率、低功耗、低压差的CMOS降压型电压稳压器，具备过流和短路保护功能。该器件具有极低的静态偏置电流，典型值为3.0μA，能够在极小的输入输出电压差条件下提供300mA的输出电流，并保持良好的调整率。其极小的压差和静态电流特性使其特别适用于需要延长电池寿命的电池供电产品。输出电压可通过内部金属熔丝技术设定，可在1.2V至5.0V范围内以100mV为增量进行选择。封装形式包括SOT-23、SOT23-3L和SOT-89。
商品特性
- 最大输出电流：300mA
- 压差电压：160mV @ 100mA
- 最大工作电压：8V
- 输出电压范围：1.2V ~ 5.0V
- 输出电压精度：1% 或 2% 可选
- 极低的静态工作电流：3μA
- 内置过流和短路保护电路
- 工作温度范围：-40℃ ~ 85℃
- 超小型封装：SOT-23，SOT23-3L，SOT89-3L
应用领域
- 电池供电系统
- 无绳电话设备
- 无线控制系统
- 便携/手掌式计算机
- 便携式消费类设备
