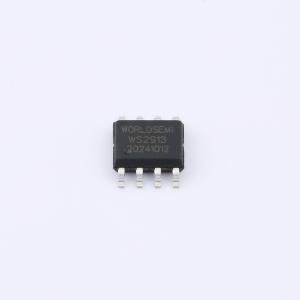

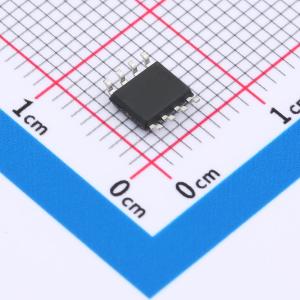

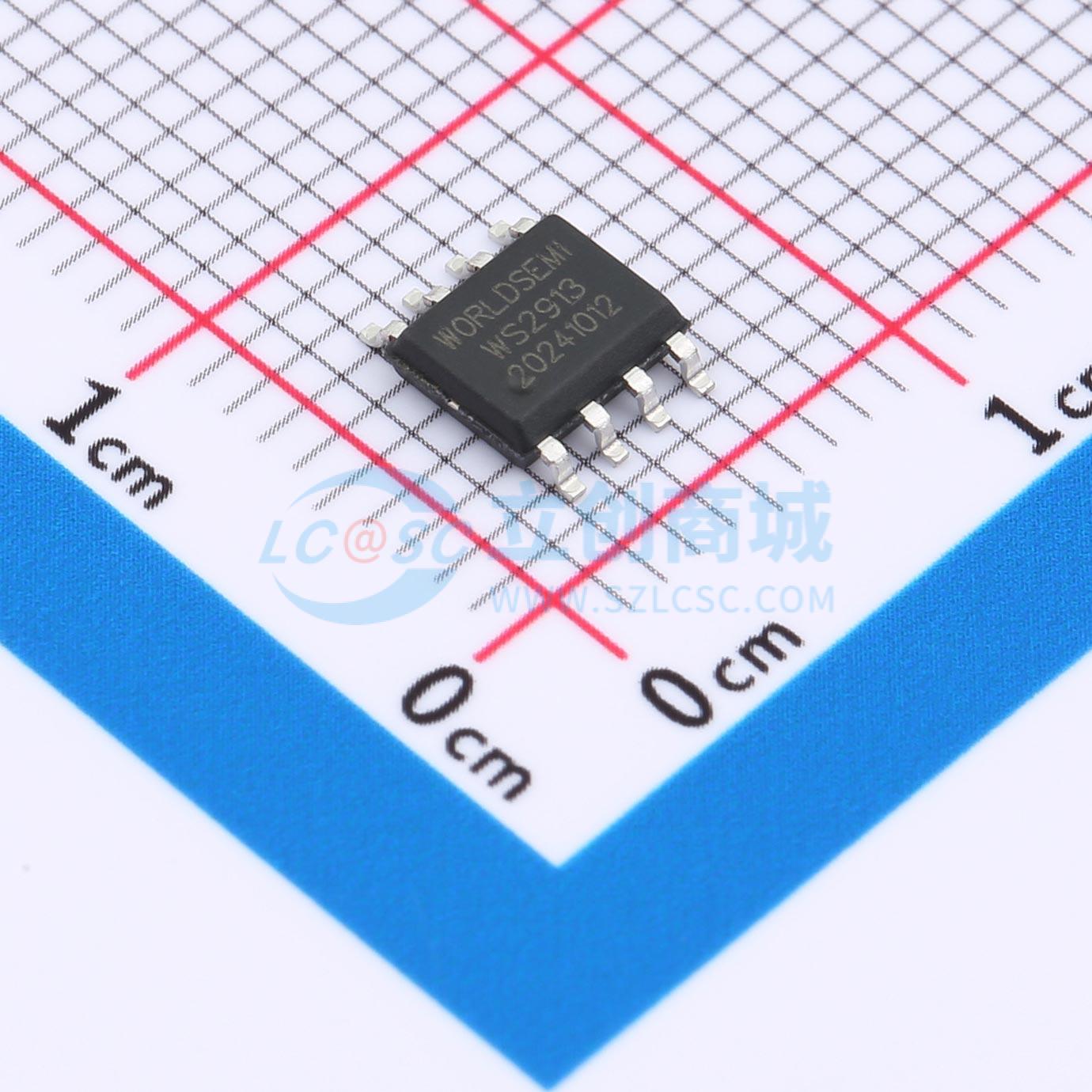

WS2913/SOP8

WS2913是三通道LED驱动控制专用电路，芯片内部包含了智能数字接口、数据锁存、信号整形放大驱动电路，还包含有高精度的内部振荡器和20V高压可编程定电流输出驱动器。同时为了降低电源纹波，OUTR、G、B通道有延时导通功能，在帧刷新时，可降低电路纹波。 芯片采用单线归零码的通讯方式，芯片在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的48bit数据被第一个芯片提取后，送到芯片内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的芯片，每经过一个芯片的传输，信号减少48bit。芯片采用自动整形转发技术，使得该芯片的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。 芯片内部的数据锁存器根据接受到的48bit数据，在OUTR、OUTG、OUTB控制端产生不同的占空比控制信号，等待DIN端输入RESET信号时，所有芯片同步将接收到的数据送到各个段，芯片将在该信号结束后重新接收的数据，在接收完开始的48bit数据后，通过DO口转发数据口，芯片在没有接收到RESET码前，OUTR、OUTG、OUTB管脚原输出保持不变，当接受到280μs以上低电平RESET码后，芯片将刚才接收到的48bit PWM数据脉宽输出到OUTR、OUTG、OUTB引脚上。 提供SOP8和FSOP8两种封装。

• OUTR、G、B端口耐压35V，DOUT、DIN端口耐压24V。
• 芯片内置稳压管，24V以下电源端只需串电阻到VDD脚，无需外加稳压管。
• 芯片内置电阻，DIN及DOUT端口有过压保护，瞬间短接24V不会发生烧毁。
• 灰度调节电路（65536级灰度可调）。
• 信号整形电路，任何一个IC收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
• 内置上电复位和掉电复位电路。
• PWM控制端能够实现65536级调节。
• 串行接口级联接口，能通过一根信号线完成数据的接收与解码。
• 任意两点传输距离不超过4米无需增加任何电路。
• 当刷新速率30帧/秒时，级联数不小于400点。
• 数据发送速度可达800Kbps。

• LED全彩装饰照明，如LED串、LED条、LED模块等。
• 室内/室外LED视频或不规则屏幕。
• LED消费电子产品。
• 各种LED照明产品。
