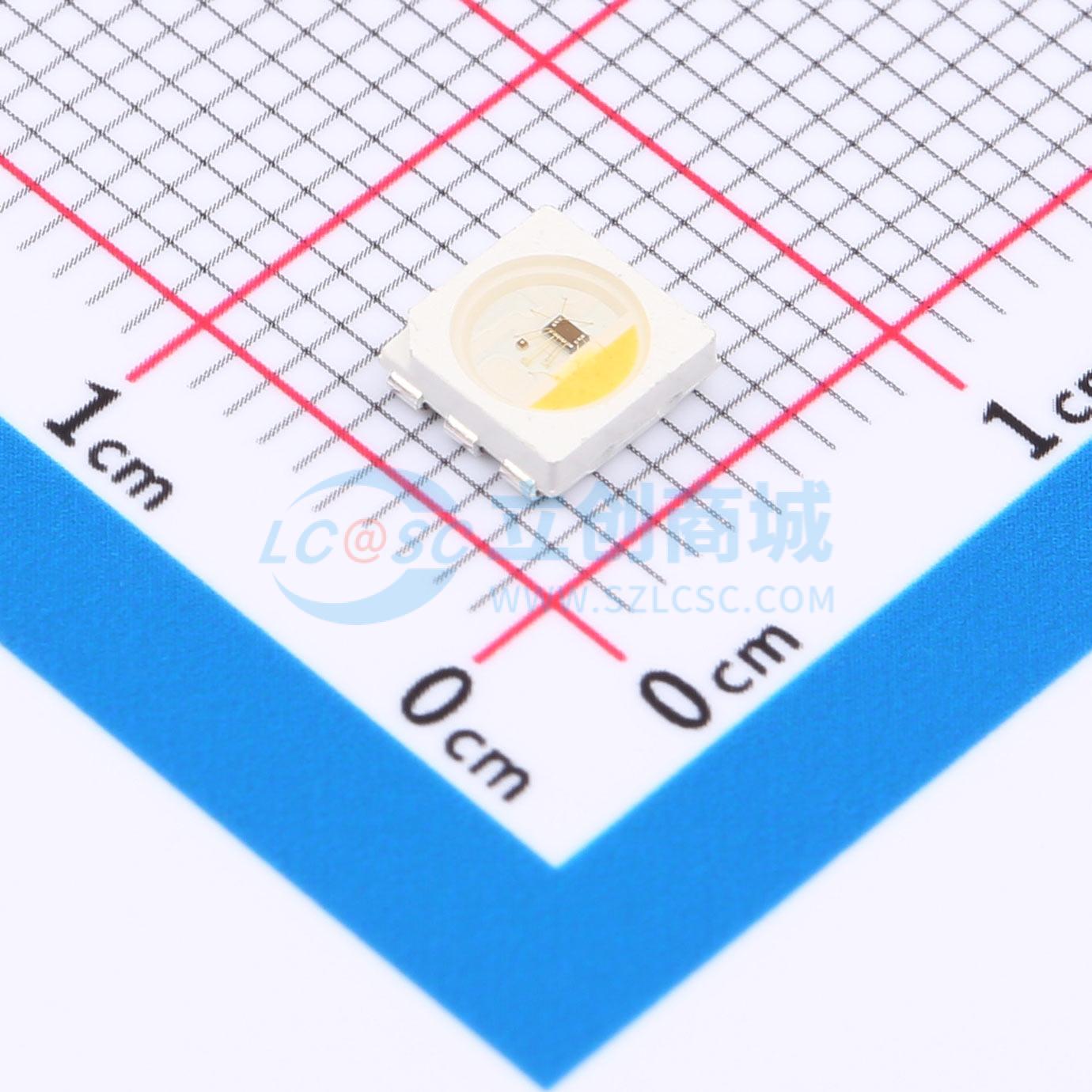

温馨提醒：图片仅供参考，商品以实物为准

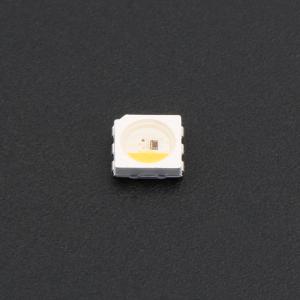

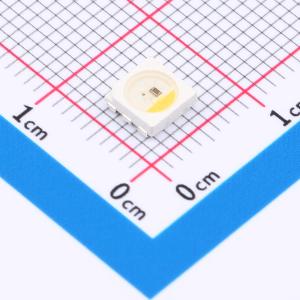

WS2815C-RGBW-3000K
智能外控集成LED光源 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 12V 5050RGBW，四通道，色温3000K，小电流，3mA，适用于灯带，灯串，点光源，屋檐灯，氛围灯
- 品牌名称
- worldsemi
- 商品型号
- WS2815C-RGBW-3000K
- 商品编号
- C42417618
- 商品封装
- SMD5050-6P
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 627nm~636nm | |
| 主波长-绿 | 519nm~527nm | |
| 主波长-蓝 | 465nm~473nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 12V | |
| 静态电流 | 2mA | |
| 透镜颜色 | - | |
| 抗静电能力 | - | |
| 载带方式 | 正贴 | |
| 工作温度 | -40℃~+65℃ | |
| PWM频率 | 4kHz | |
| 灯头类型 | - | |
| 发光角度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 5.4mm | |
| 宽度 | 5mm | |
| 高度 | 1.65mm | |
| 脚间距 | - | |
| 功能特性 | - | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | - | |
| 峰值波长-蓝 | - | |
| 发光强度-红 | 100mcd | |
| 发光强度-绿 | 200mcd | |
| 发光强度-蓝 | 100mcd | |
| 传输延迟 | 300ns | |
| 上升时间 | - | |
| 下降时间 | 120us |
商品概述
WS2815C - RGBW是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同，每个元件即为一个像素点。像素点内部包含智能数字接口数据锁存信号整形放大驱动电路、防反接电路，还有高精度的内部振荡器和高精度恒流控制模块，有效保证了像素点光的颜色高度一致。实现双路信号传输，在单个像素点损坏的情况下，不影响整体色彩的显示。数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN1端接受从控制器传输过来的数据，首先送过来的32bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少32bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。高达4KHz的端口扫描频率，在高清摄像头的捕捉下都不会出现闪烁现象，非常适合高速移动产品的使用。280μs以上的RESET时间，出现中断也不会引起误复位，可以支持更低频率、价格便宜的MCU。
商品特性
- 控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外控像素点
- 12V供电电压，有效降低整个像素点的工作电流，降低线路板压降，最大限度保证像素点在很远距离传输时达到良好的混光一致性
- 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加
- 每个像素点的四基色颜色可实现256级亮度显示
- 端口扫描频率4KHz
- 串行级联接口，能通过一根信号线完成数据的接收与解码
- 双路信号传输，在单个像素点损坏的情况下，不影响整体显示效果
- 任意两点传输距离在不超过5米时无需增加任何电路
- 当刷新速率30帧/秒时，级联数不小于1024点
- 数据发送速度可达800Kbps
- 光的颜色高度一致，性价比高
应用领域
- LED全彩发光字灯串
- LED全彩软灯条硬灯条
- LED护栏管
- LED点光源
- LED像素屏
