温馨提醒：图片仅供参考，商品以实物为准

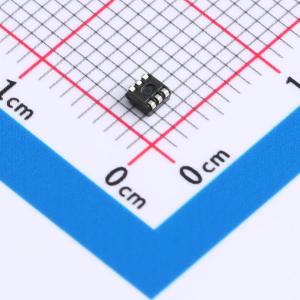

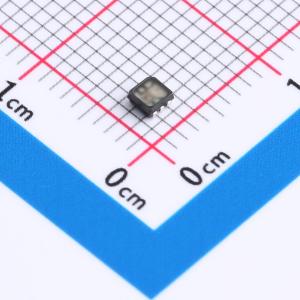

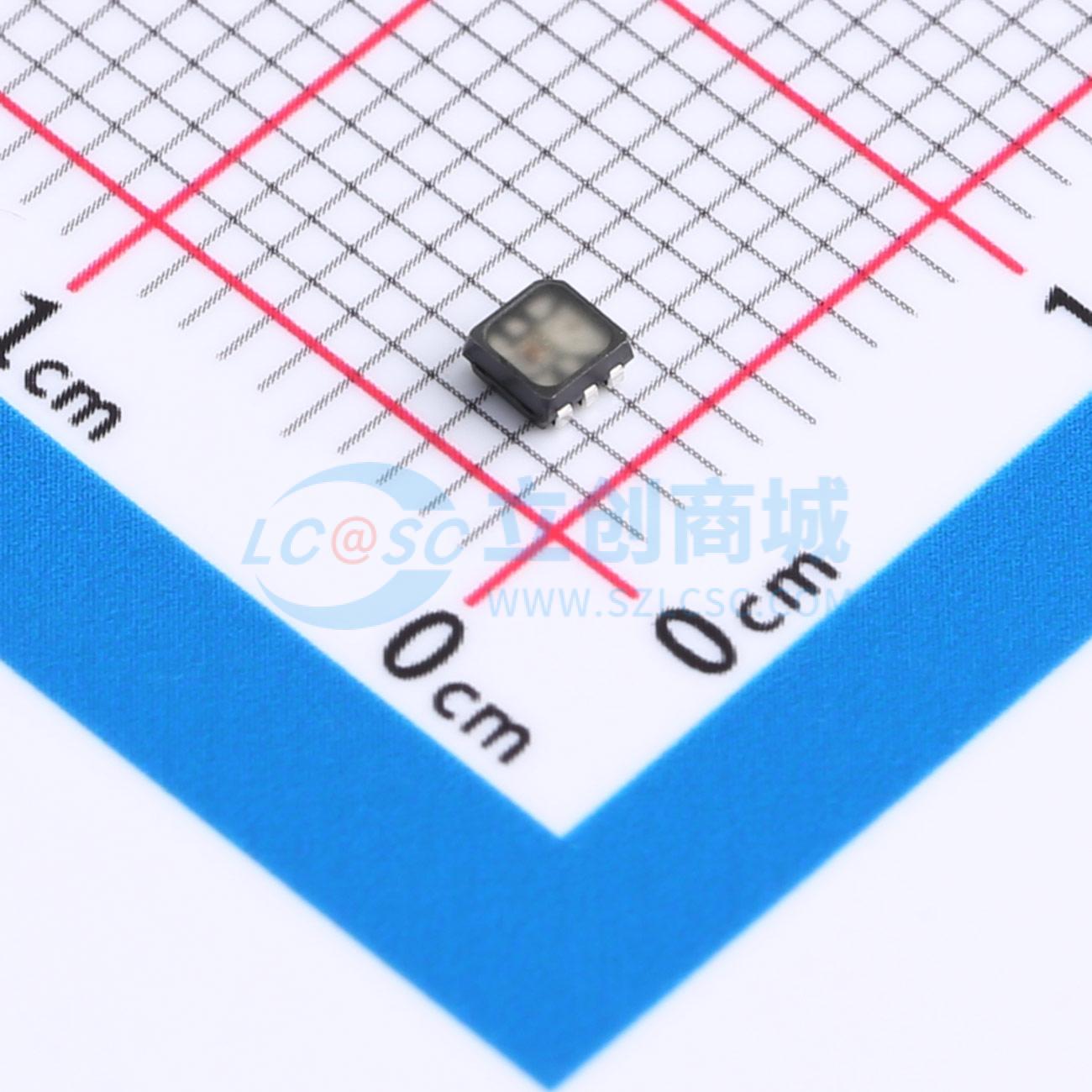

WS2816A-2121-V1-B
16Bit 3通道恒流数字LED断点续传LED光源
- 描述
- 5V 2121RGB三色小尺寸内置IC幻彩灯珠，电流增益，高灰高刷，单点单控，显示屏专用
- 品牌名称
- worldsemi
- 商品型号
- WS2816A-2121-V1-B
- 商品编号
- C42417609
- 商品封装
- SMD-6P,2.2x2.2mm
- 包装方式
- 编带
- 商品毛重
- 0.071779克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 625nm~630nm | |
| 主波长-绿 | 525nm~530nm | |
| 主波长-蓝 | 465nm~470nm | |
| 数据速率 | - | |
| 工作电压 | 3.3V~5.5V | |
| 静态电流 | 0.8mA | |
| 透镜颜色 | - | |
| 抗静电能力 | - | |
| 载带方式 | 正贴 | |
| 工作温度 | -25℃~+65℃ | |
| PWM频率 | 10kHz | |
| 灯头类型 | - | |
| 发光角度 | 120° |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 2.1mm | |
| 宽度 | 1mm | |
| 高度 | 2.1mm | |
| 脚间距 | - | |
| 功能特性 | 内置上电复位电路；内置掉电复位电路 | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | - | |
| 峰值波长-蓝 | - | |
| 发光强度-红 | 90mcd | |
| 发光强度-绿 | 190mcd | |
| 发光强度-蓝 | 25mcd | |
| 传输延迟 | 300ns | |
| 上升时间 | - | |
| 下降时间 | 120us |
商品概述
华彩威新一代数字LED专为高清图像应用开发，每个通道高达16bit灰度数据，以及内部4bit gamma校验，可达20bit显示效果。端口刷新频率高达10kHz，非常适合大型显示屏图像显示。高度集成的数字LED外部不需要包括电容在内的任何电子元件；双路输入输出信号，自动切换，确保可靠性；RGB通道各具有5bit电流增益功能。数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的48bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少48bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。
商品特性
- IC控制电路与LED点光源共用一个电源。
- 控制电路与RGB芯片集成在一个2121封装的元器件中，构成一个完整的外控像素点。
- 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
- 内置上电复位和掉电复位电路。
- OUT R/G/B输出灰度等级：65536级。
- 端口扫描频率10kHz。
- 具有电流增益功能。
- 串行级联接口，能通过一根信号线完成数据的接收与解码。
- 2.1×2.1×1mm（高度）超小尺寸。
- RGB混色白光色温：6500K±500。
应用领域
- LED透明屏
- LED像素屏
- LED异形屏
- 各种电子产品
