温馨提醒：图片仅供参考，商品以实物为准

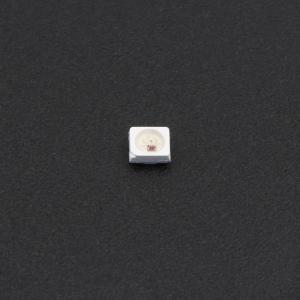

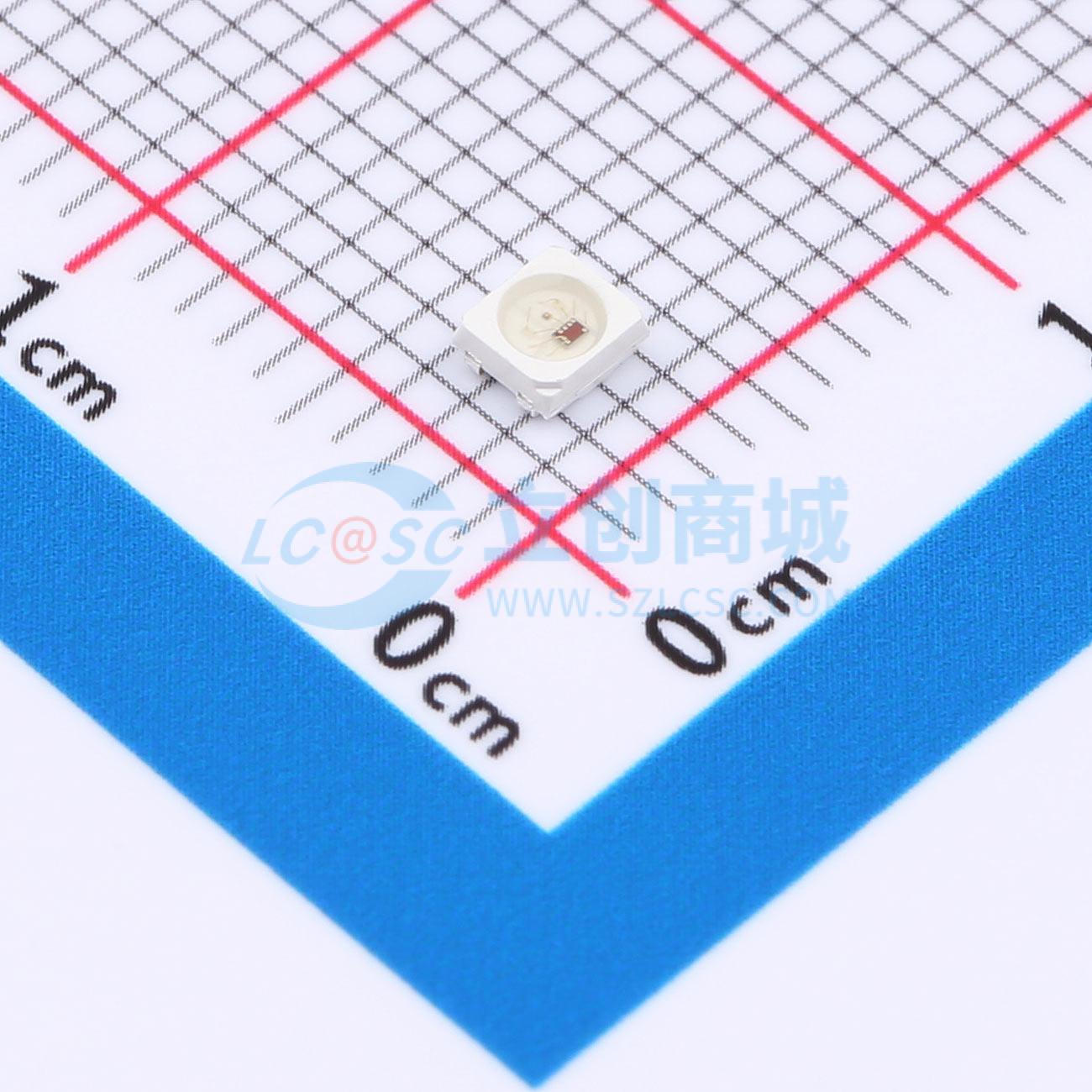

WS2812E-2427
智能外控集成LED光源
- 描述
- 2427RGB三色集成光源内置IC幻彩灯珠，单点单控5V，高性价比，12mA，适用小尺寸产品，汽车氛围灯，小家电，机器人
- 品牌名称
- worldsemi
- 商品型号
- WS2812E-2427
- 商品编号
- C42417611
- 商品封装
- SMD-4P,2.7x2.4mm
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~625nm | |
| 主波长-绿 | 520nm~525nm | |
| 主波长-蓝 | 449nm~454nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 3.7V~5.3V | |
| 静态电流 | 0.6mA | |
| 透镜颜色 | - | |
| 抗静电能力 | - | |
| 载带方式 | - | |
| 工作温度 | -40℃~+65℃ | |
| PWM频率 | 2kHz | |
| 灯头类型 | - | |
| 发光角度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 2.7mm | |
| 宽度 | 2.4mm | |
| 高度 | 1.1mm | |
| 脚间距 | - | |
| 功能特性 | 内置上电复位电路；内置掉电复位电路 | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | - | |
| 峰值波长-蓝 | - | |
| 发光强度-红 | 320mcd | |
| 发光强度-绿 | 1000mcd | |
| 发光强度-蓝 | 110mcd | |
| 传输延迟 | 300ns | |
| 上升时间 | - | |
| 下降时间 | 120us |
商品概述
WS2812E - 2427是集控制电路与发光电路于一体的智能外控LED光源，每个元件为一个像素点。像素点内包含智能数字接口、数据锁存位号整形放大驱动电路、高精度内部振荡器和可编程定电流控制部分，保证光颜色高度一致。数据协议采用单线归零码通讯方式，像素点上电复位后，DIN端接收控制器数据，24bit数据被首个像素点提取存入数据锁存器，剩余数据经整形放大后通过DO端口转发给下一级联像素点，每经一个像素点信号减少24bit。采用自动整形转发技术，级联个数仅受限信号传输速度。端口扫描频率高达2KHz，在高清摄像头捕捉下无闪烁，适合高速移动产品。RESET时间280us以上，中断时不会误复位，支持更低频率、性价比更高的MCU。LED具有低电压驱动、环保节能、亮度高、散射角度大、一致性好、低功率及超长寿命等优点，控制电路集成于LED内，电路更简单，体积小，安装简便。
商品特性
- IC控制电路与LED点光源共用一个电源。
- 控制电路与RGB芯片集成在一个2427封装的元器件中，构成一个完整的外控像素点。
- 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
- 内置上电复位和掉电复位电路。
- 每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示。
- 端口扫描频率2KHz/s。
- 串行级联接口，能通过一根信号线完成数据的接收与解码。
- 任意两点传输距离在不超过2米时无需增加任何电路。
- 当刷新速率30帧/秒时，级联数不小于1024点。
- 数据发送速度可达800Kbps。
- 光的颜色高度一致，性价比高。
应用领域
- LED全彩软灯条
- LED硬灯条
- LED护栏管
- LED点光源
- 电器设备跑马灯
