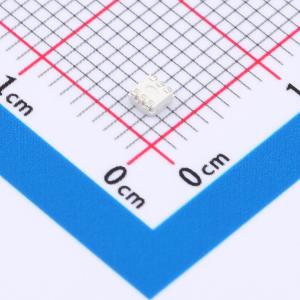

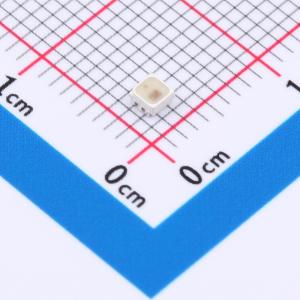

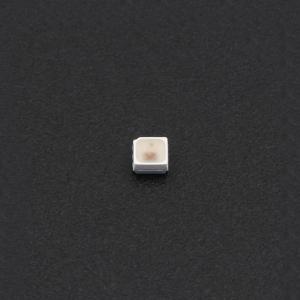

WS2813C-2121
智能外控集成LED光源 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5V 2121RGB三色小尺寸内置IC幻彩贴片灯珠，断点续传，单点单控，性价比高，小电流，5mA，适用小尺寸产品，汽车氛围灯，小家电，机器人，电瓶车氛围灯。
- 品牌名称
- worldsemi
- 商品型号
- WS2813C-2121
- 商品编号
- C42417607
- 商品封装
- SMD-6P,2.2x2.2mm
- 包装方式
- 编带
- 商品毛重
- 0.0445克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~625nm | |
| 主波长-绿 | 522nm~527nm | |
| 主波长-蓝 | 467nm~472nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 3.7V~5.3V | |
| 静态电流 | 0.6mA | |
| 透镜颜色 | - | |
| 抗静电能力 | - | |
| 载带方式 | - | |
| 工作温度 | - | |
| PWM频率 | 2kHz | |
| 灯头类型 | - | |
| 发光角度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 2.2mm | |
| 宽度 | 2.2mm | |
| 高度 | 1.05mm | |
| 脚间距 | - | |
| 功能特性 | 内置上电复位电路；集成智能反向连接保护功能；内置掉电复位电路 | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | - | |
| 峰值波长-蓝 | - | |
| 发光强度-红 | 170mcd | |
| 发光强度-绿 | 420mcd | |
| 发光强度-蓝 | 40mcd | |
| 传输延迟 | 300ns | |
| 上升时间 | - | |
| 下降时间 | 120us |
商品概述
WS2813C - 2121是一个集控制电路与发光芯片于一体的智能外控LED光源。其外型与一个2121 LED灯珠相同，每个元件即为一个像素点。像素点内部包含智能数字接口、数据锁存、信号整形放大驱动电路、防反接电路，还有高精度的内部振荡器和高精度恒流控制模块，有效保证像素点光的颜色高度一致。实现双路信号传输，单个像素点损坏不影响整体色彩显示。数据协议采用单线归零码通讯方式，像素点上电复位后，DIN端接收控制器数据，24bit数据被第一个像素点提取后存入内部数据锁存器，剩余数据经整形处理后通过DO端口转发给下一个级联像素点，每经一个像素点传输，信号减少24bit。像素点采用自动整形转发技术，级联个数不受信号传送限制，仅受信号传输速度要求限制。高达2KHz的端口扫描频率，在高清摄像头捕捉下无闪烁现象，适合高速移动产品使用。280μs以上的RESET时间，出现中断也不会误复位，可支持更低频率、价格便宜的MCU。
商品特性
- IC控制电路与LED点光源共用一个电源。
- 控制电路与RGB芯片集成在一个2121封装的元器件中，构成一个完整的外控像素点。
- 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
- 每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示。
- 内置上电复位和掉电复位电路。
- 端口扫描频率2KHz/s。
- 串行级联接口，能通过一根信号线完成数据的接收与解码。
- 断点续传，额外增加一路信号线，实现双路信号传输，在单个像素点损坏的情况下，不影响整体显示效果。
- 任意两点传输距离在不超过2米时无需增加任何电路。
- 当刷新速率30帧/秒时，级联数不小于1024点。
- 数据发送速度可达800Kbps。
- 智能反接保护，5V电源接反时不会损坏元器件。
- 外围不需要包含电容在内的所有任何电子元器件。
应用领域
- LED像素屏
- 广告屏
- 异形屏
- 消费性电子产品
