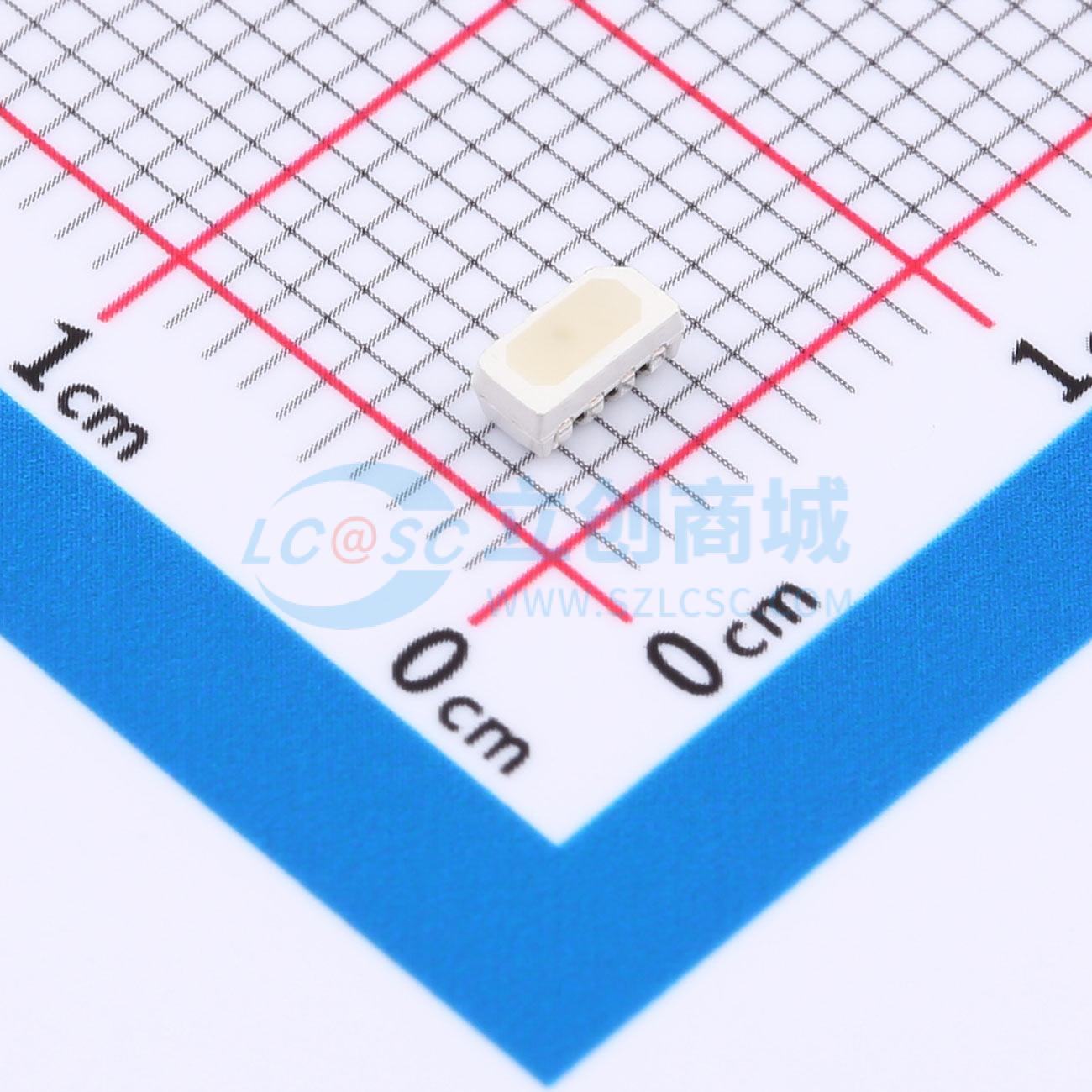

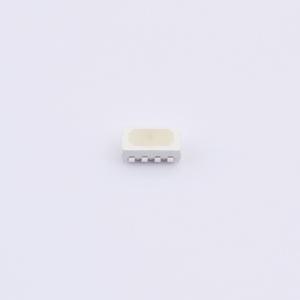

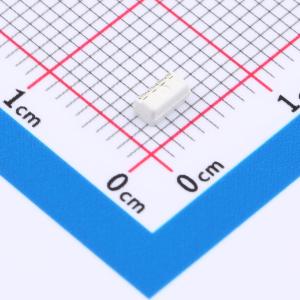

WS2815B-4020
智能外控集成LED光源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 12V 4020 RGB三色侧发光内置IC幻彩贴片灯珠，小电流，5mA，适用差异化产品，鼠标，键盘，音箱，机箱风扇，电子琴，乐器等
- 品牌名称
- worldsemi
- 商品型号
- WS2815B-4020
- 商品编号
- C42417605
- 商品封装
- SMD-4P,4x2mm
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~630nm | |
| 主波长-绿 | 510nm~520nm | |
| 主波长-蓝 | 465nm~475nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 12V | |
| 静态电流 | 0.6mA | |
| 透镜颜色 | - | |
| 抗静电能力 | - | |
| 载带方式 | - | |
| 工作温度 | -40℃~+65℃ | |
| PWM频率 | 4kHz | |
| 灯头类型 | - | |
| 发光角度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 4mm | |
| 宽度 | 2mm | |
| 高度 | 1.65mm | |
| 脚间距 | - | |
| 功能特性 | - | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | - | |
| 峰值波长-蓝 | - | |
| 发光强度-红 | 220mcd | |
| 发光强度-绿 | 520mcd | |
| 发光强度-蓝 | 150mcd | |
| 传输延迟 | 300ns | |
| 上升时间 | - | |
| 下降时间 | 120us |
商品概述
WS2815B - 4020是集控制电路与发光电路于一体的智能外控LED光源，每个元件为一个像素点。像素点内包含智能数字接口、数据锁存、信号整形放大驱动电路，还有高精度内部振荡器和可编程定电流控制部分，保证像素点光颜色高度一致。数据协议采用单线归零码通讯方式，像素点上电复位后，DIN端接收控制器数据，首个24bit数据被第一个像素点提取存入内部数据锁存器，剩余数据经整形处理后从DO端口转发给下一级联像素点，每经一个像素点传输，信号减少24bit。采用自动整形转发技术，级联个数不受信号传送限制，仅受信号传输速度要求限制。端口扫描频率高达4KHz，在高清摄像头捕捉下无闪烁，适合高速移动产品。280us以上的RESET时间，中断不引起误复位，支持更低频率、便宜的MCU。LED具有低电压驱动、环保节能、亮度高、散射角度大、一致性好、低功率及超长寿命等优点，控制电路集成于LED使电路更简单、体积小、安装简便。
商品特性
- 控制电路与RGB芯片集成在一个4020封装元器件中，构成完整外控像素点。
- 12V供电电压，降低像素点工作电流和线路板压降，保证远距离传输混光一致性。
- 内置信号整形电路，像素点接收信号整形后输出，防止线路波形畸变累加。
- 每个像素点三基色可实现256级亮度显示，完成16777216种颜色全真色彩显示。
- 端口扫描频率4KHz。
- 串行级联接口，通过一根信号线完成数据接收与解码。
- 任意两点传输距离不超5米无需增加电路。
- 刷新速率30帧/秒时，级联数不小于1024点。
- 数据发送速度可达800Kbps。
- 光颜色高度一致，性价比高。
应用领域
- LED全彩灯条
- LED护栏管
- 电器设备跑马灯、氛围灯
- 消费性电子产品
