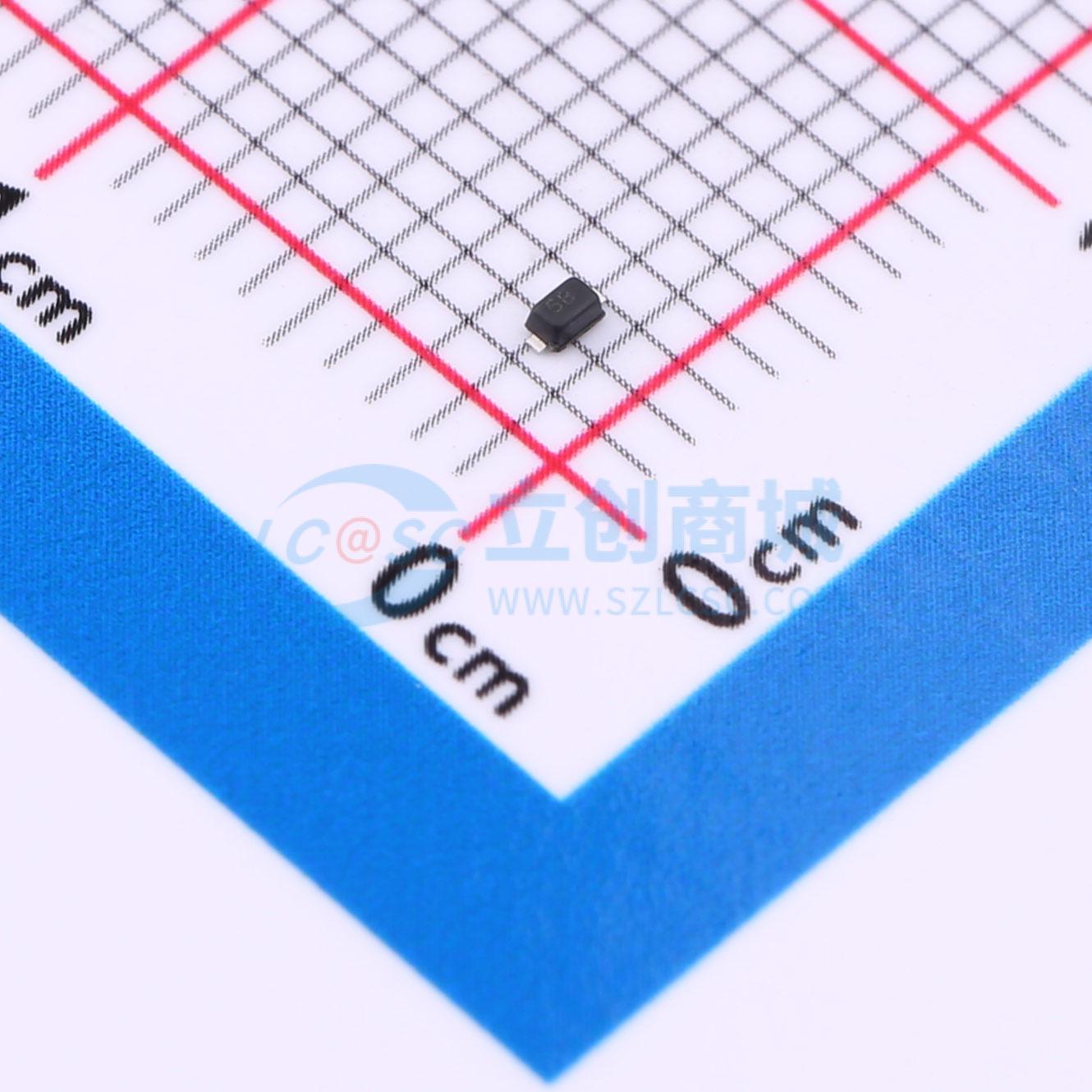

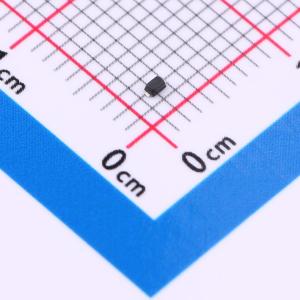

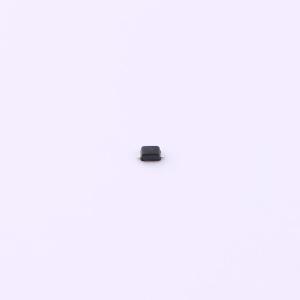

温馨提醒：图片仅供参考，商品以实物为准
HBSD5C051L
双向ESD 5V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款静电和浪涌保护器件（TVS/ESD）具有2.5安培的峰值脉冲电流IPP，能在短时间内承受较大的电流冲击。其工作电压VRWM为5伏特，适用于需要稳定电压保护的应用。该器件的电容CJ仅为3皮法，对信号的影响极小，非常适合用于高速数据传输线路中，以维持信号的纯净度和完整性。作为一款单通道双向TYPE Bi保护元件，它能够在正反两个方向上有效抑制瞬态过电压，特别适合应用于消费电子产品中的敏感接口，如USB或HDMI等，确保设备在日常使用中免受静电放电和其他瞬态电压事件的损害。
- 商品型号
- HBSD5C051L
- 商品编号
- C42416222
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.016897克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 12.9V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压(VBR) | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
一款采用超小型扁平引线SOD-523塑料封装的双向低电容静电放电保护二极管，设计用于保护信号线免受静电放电和其他瞬态事件造成的损害。
商品特性
- 超低电容：典型值2.5 pF
- 最大反向关断电压：5V
- 低漏电流：nA级
- 典型响应时间 < 1 ns
- 符合IEC61000-4-2标准第4级静电放电保护等级
应用领域
- 高速数据线
- 智能手机
- 显示端口
- MDDI端口
- USB端口
- 数字视频接口
- PCI Express与串行SATA端口
