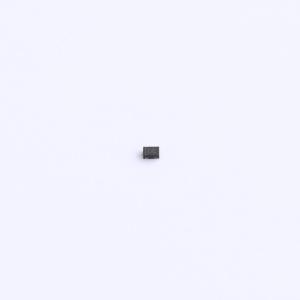

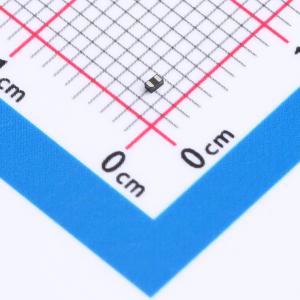

温馨提醒：图片仅供参考，商品以实物为准
AQHV15-01ETG-C-HXY
双向ESD 15V截止 峰值浪涌电流：7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件（TVS/ESD）设计用于精密电子设备的接口保护，其IPP为6A，VRWM达到15V，确保了在不牺牲工作电压范围的情况下提供有效的过压保护。该元件具备20pF的极低电容CJ，有助于保持信号完整性的同时最小化对传输速率的影响。采用单通道LINE配置，适用于数据线和信号线保护。Bi双向TYPE特性允许它灵活地部署在各种电路中，无论是正向还是反向电流都能有效抑制瞬态电压，保障连接设备的安全与稳定运行。
- 商品型号
- AQHV15-01ETG-C-HXY
- 商品编号
- C42416218
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.010513克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 250W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 16.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 13pF |
商品概述
AQHV15 - 01ETG - C 旨在保护电压敏感元件免受因静电放电（ESD）造成的损坏或闩锁。出色的钳位能力、低泄漏和快速响应时间，为电路板级易受静电放电影响的设计提供了同类最佳的保护。由于其体积小且采用双向设计，它非常适合用于手机、MP3 播放器以及需要音频线路保护的便携式应用。
商品特性
- IEC 61000 - 4 - 2 4 级 ESD 保护
- ±30kV 接触放电
- ±30kV 空气放电
- 250W 峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：15V
- 低泄漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 结电容：典型值 25pF
- 封装：DFN1006 - 2L
应用领域
- 手机及配件
- 电池保护
- 笔记本电脑和手持设备
- 移动电话
- MP3 播放器
- 外围设备
