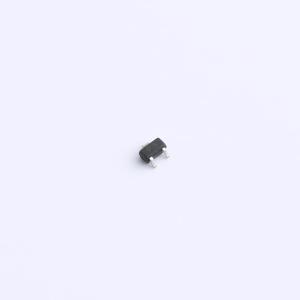

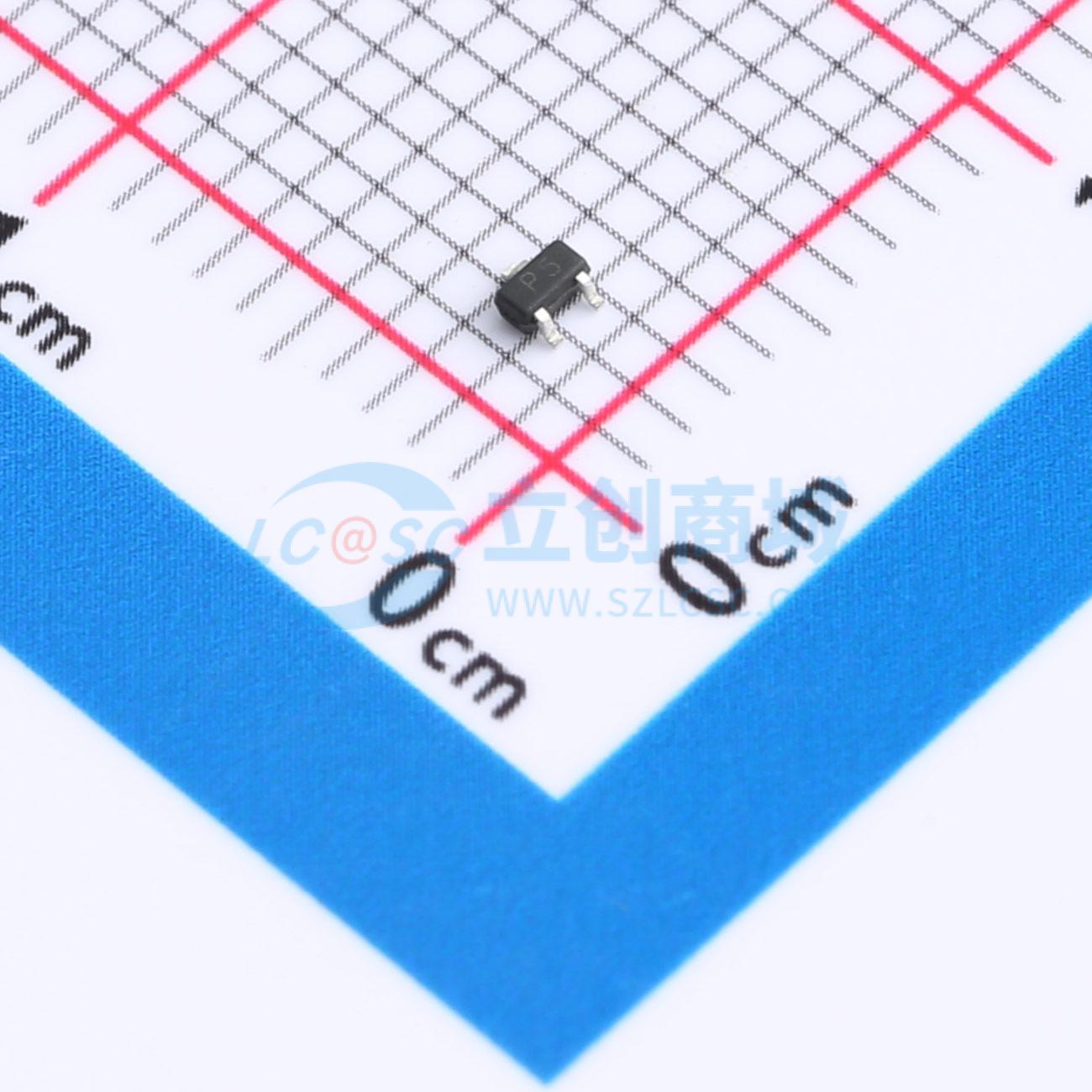

温馨提醒：图片仅供参考，商品以实物为准
SZESDR0502BT1G-HXY
单向ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款静电和浪涌保护器件专为敏感电路提供防护，其最大脉冲峰值电流IPP可达4A，确保在遭遇瞬时高能冲击时仍能稳定工作。击穿电压VRWM设定为5V，有效保障了内部电路免受异常电压波动的影响。电容CJ仅为0.5皮法（pF），对信号的干扰极小，特别适用于高速数据线的保护。该保护元件采用2通道设计，支持独立或并行应用，单向（Uni-directional）结构简化了电路设计。适用于各种需要精细保护电子接口的应用场合。
- 商品型号
- SZESDR0502BT1G-HXY
- 商品编号
- C42416194
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.017667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
优惠活动
购买数量
(3000个/圆盘，最小起订量 10 个)个
起订量：10 个3000个/圆盘
总价金额：
￥ 0.00近期成交1单
