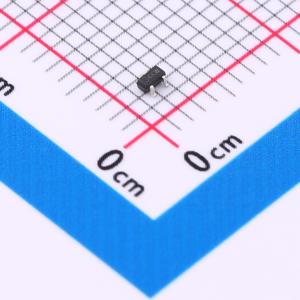

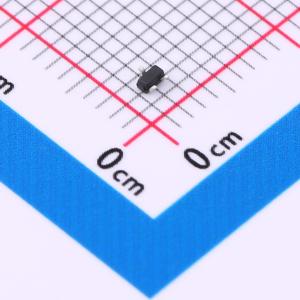

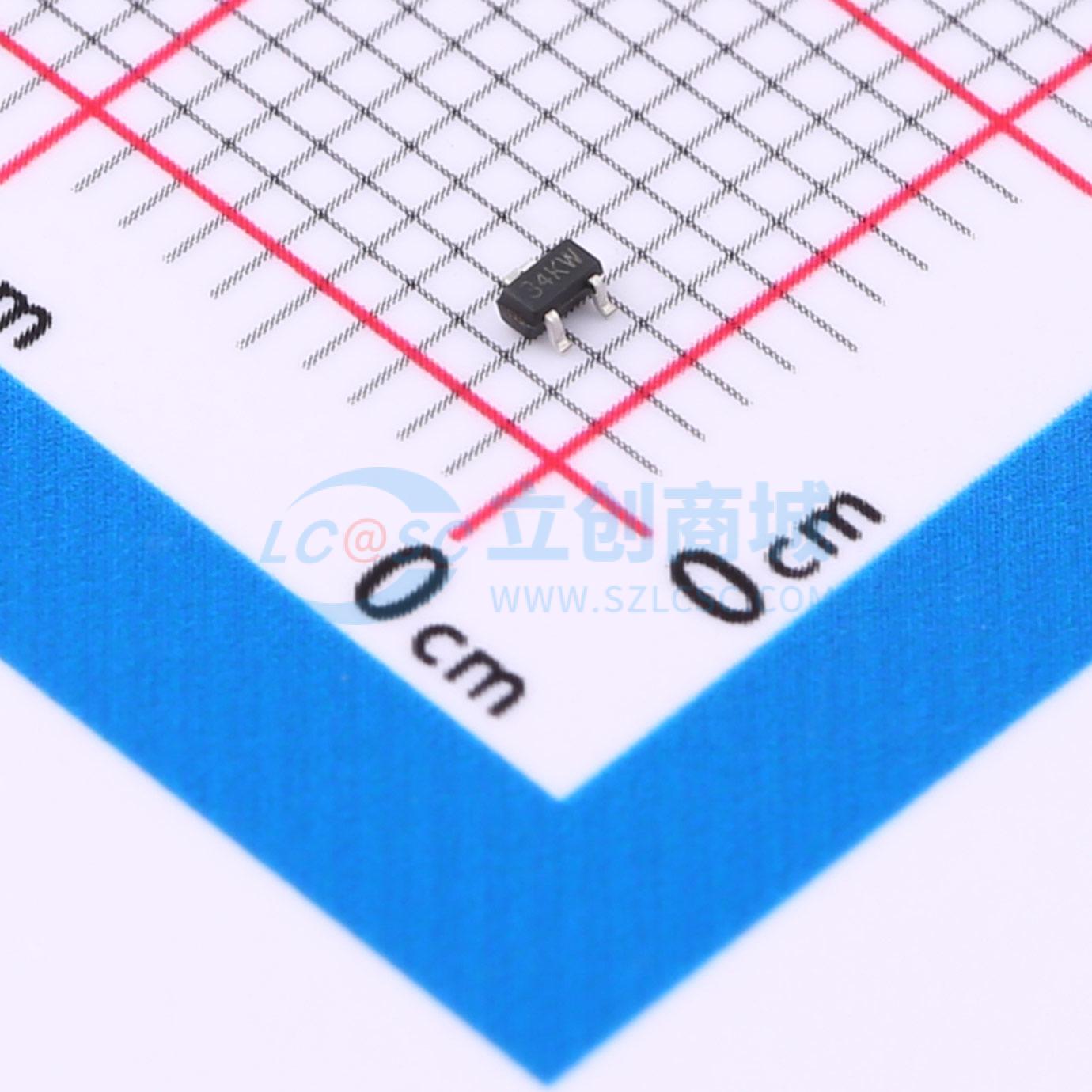

温馨提醒：图片仅供参考，商品以实物为准
DMG1012T-7(ES)
带ESD防护，N沟道，20V，0.9A，150mΩ@4.5V；应用领域：开关电路、继电器、驱动器、高速信号线驱动、低边开关等。
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- DMG1012T - 7(ES) 是 N 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻 RDS(ON)。该器件适用于 DC - DC 转换、电源开关和充电电路
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- DMG1012T-7(ES)
- 商品编号
- C42412320
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.026767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 1.2A | |
| 导通电阻(RDS(on)) | 150mΩ@4.5V；200mΩ@2.5V | |
| 耗散功率(Pd) | 230mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 650mV | |
| 栅极电荷量(Qg) | 1nC@4.5V | |
| 输入电容(Ciss) | 60pF | |
| 反向传输电容(Crss) | 12pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 22pF |
商品概述
DMG1012T-7(ES) 是 N 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的 RDS(ON)。该器件适用于 DC-DC 转换、电源开关和充电电路。标准产品 DMG1012T-7(ES) 为无铅产品。
商品特性
- 20V,VGS = 4.5V 时,RDS(ON) = 150 mΩ(典型值)
- VGS = 2.5V 时,RDS(ON) = 200 mΩ(典型值)
- 高密度单元设计,实现低 RDS(ON)
- 材料:无卤素
- 可靠耐用
- 雪崩额定
- 低泄漏电流
应用领域
- PWM 应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC 转换
