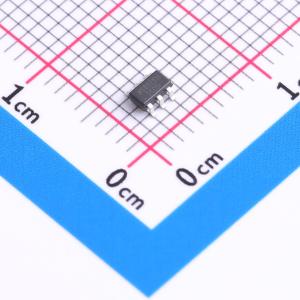

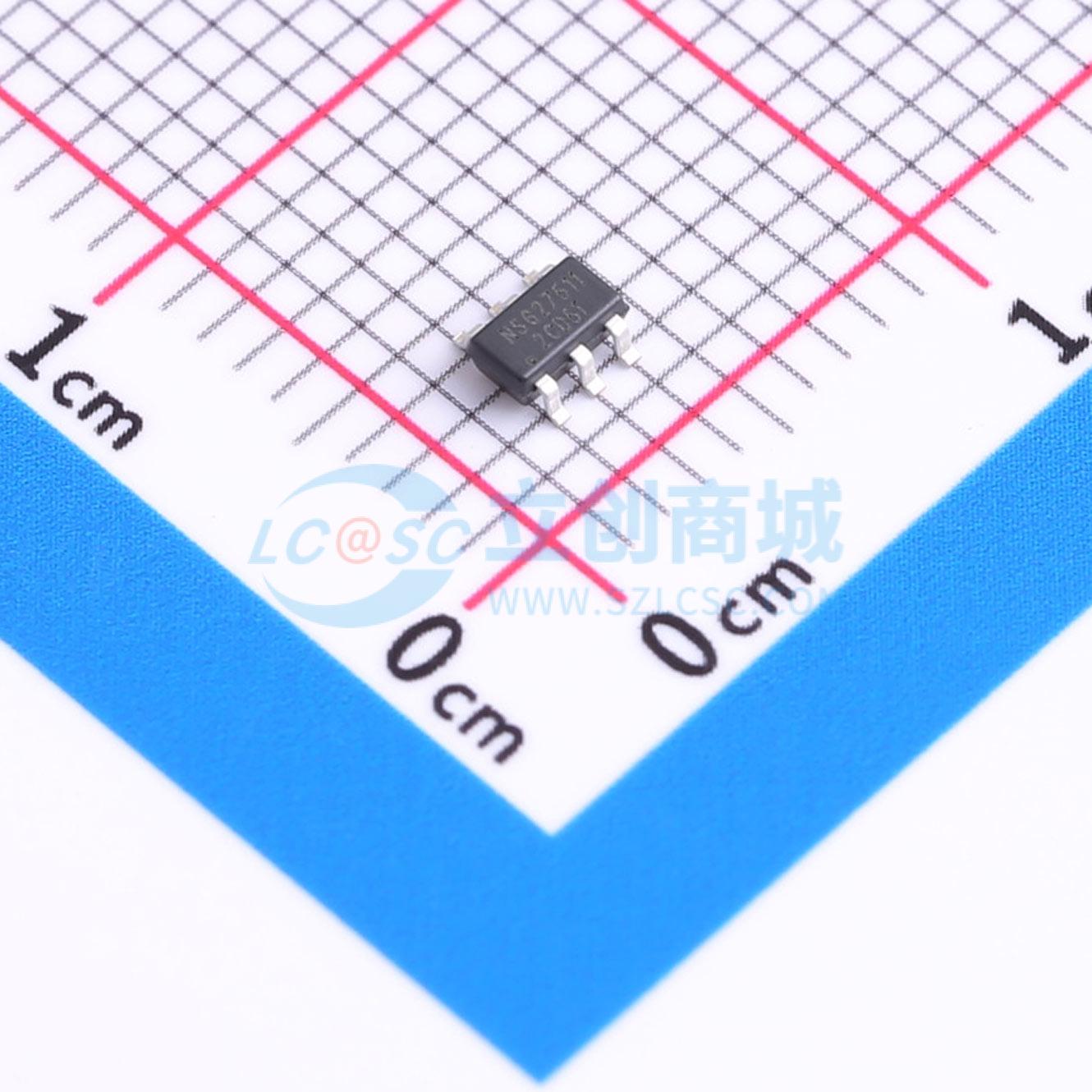

NSG27511
单通道4A超高速功率开关驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道、双输入（IN+&IN-)、拉/灌电流：4/4A，输入耐受低至-10V
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSG27511
- 商品编号
- C41414512
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047606克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 4.5V~25V | |
| 上升时间(tr) | 10ns | |
| 下降时间(tf) | 8ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | - | |
| 功能特性 | 使能关断 |
商品概述
NSG27511是一款单通道高速低侧栅极驱动器，能够高效驱动MOSFET和IGBT电源开关。该器件可为容性负载提供高峰值拉电流和灌电流脉冲，具备轨到轨驱动能力以及极短的传播延迟。
商品特性
- 双输入设计，可选择反相或非反相驱动器配置
- 未使用的输入引脚可用于使能或禁用功能
- 兼容TTL和CMOS逻辑输入
- 工作电压范围：4.5V ~ 25V
- 宽工作温度范围：-40℃ ~ 125℃
- 宽输入电压范围：-10V ~ 22V
- 具备欠压锁定功能，正向阈值4.3V，负向阈值4.1V
- 开通/关断延迟时间短，均为30ns
- 驱动电流能力强，拉电流和灌电流均为4A
- 采用SOT23-6封装
应用领域
- 开关电源
- DC-DC转换器
- 数字电源控制器的伴随栅极驱动器
- 太阳能、电机控制、不间断电源
- GaN栅极驱动器
