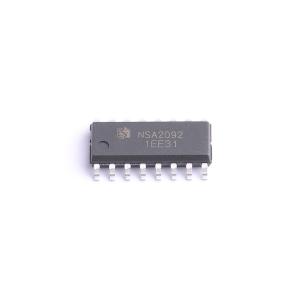

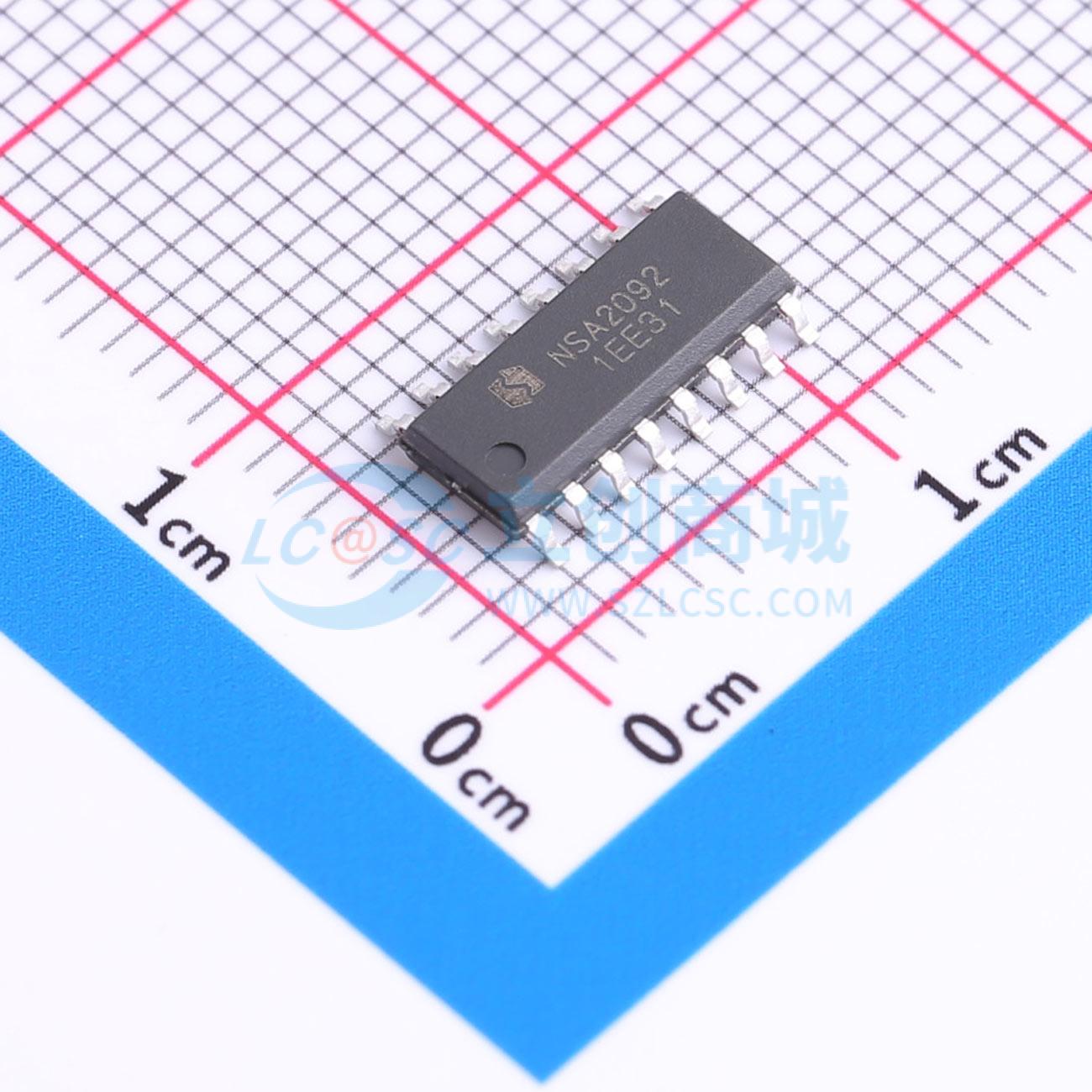

NSA2092

NSA2092是一款高压、高性能的D类音频功率放大器驱动芯片，针对超大输出功率的D类音频功放系统设计。集成有模拟功率放大器，PWM波调制电路，高、低压侧过流保护功能（针对高低压侧两个功率器件），防直通死区逻辑以及三个电压域（VAA~VSS / VCC~COM / VB~VS），该产品采用灵活开放式的拓扑结构实现PWM调制功能。NSA2092集成了启动和关断期间的“咔哒”声消除功能，用于抑制PWM信号启动和关闭期间非必要的听觉噪声。配合一个功率桥电路及少许无源器件即可实现一个完整的D类音频功率放大器。

• 集成模拟信号输入的D类功率放大器
• 功率放大器开环增益大于60dB
• 高低压侧均集成过流保护电路，并具有自恢复功能
• 外置5V参考电压输出，低压侧过流保护阈值可编程
• 保护信号持续时间可编程
• 定时功能可编程
• 预设死区时间以提高THD性能
  • 25 ns @ DT端口电压 > 0.57V
  • 40 ns @ 0.57V > DT端口电压 > 0.36V
  • 65 ns @ 0.36V > DT端口电压 > 0.23V
  • 105 ns @ 0.23V > DT端口电压 > 0V
• 集成开启期间与关断器件的“咔哒”声消除功能
• 集成多电压域欠压保护及过压钳位保护功能
• 高瞬态噪声抑制能力（CMTI）：> 50V/ns
• 高达±150V的输出摆率，可实现输出功率超过500W
• 最大工作频率: 800KHz
• 宽温度范围：-40℃~125℃
• 开关参数：
  • 360ns/335ns典型传输延时
  • 500ns最大过流保护延时
  • 250ns最大使能控制延时
• 负载输出拉电流/灌电流能力高达2A
• 符合RoHS标准SOP16（S）

• 家庭影院系统
• 立体声系统
• 迷你组件
• 有源扬声器系统
• 通用音频功率放大器
