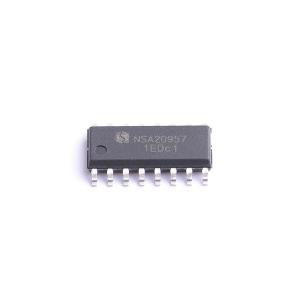

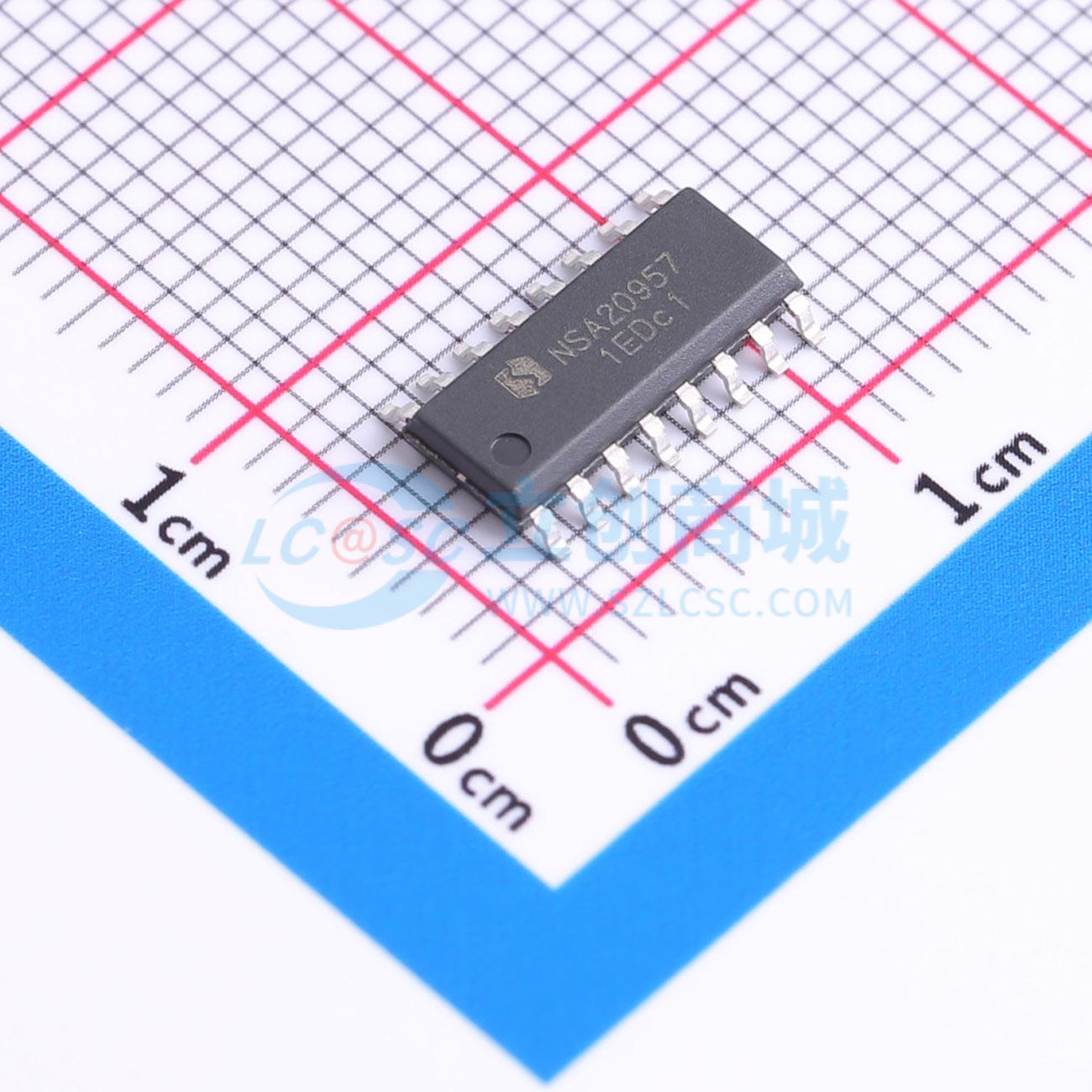

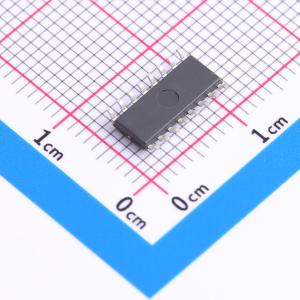

NSA20957

集成保护功能的数字音频功率放大器驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成保护功能的数字音频功率放大器
品牌名称: WXNSIC(国硅集成)
商品型号: NSA20957
商品编号: C41414533
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.284823克(g)

商品参数

商品概述

NSA20957是一款高压带浮动PWM输入的高速MOSFET驱动器，专为D类音频放大器应用而设计。集成高、低压侧过流保护功能（针对高低压侧两个功率器件），防直通死区逻辑以及三个电压域（VDD~VSS / VCC~COM/ VB~VS）。 NSA20957芯片在没有任何外部分流电阻器的情况下，双向电流检测功能可以检测正负负载电流期间的过流情况，针对过流条件内置保护控制模块提供安全保护时序和可编程复位定时器；内部死区时间生成模块可实现精准的选通开关和最佳死区时间设置，以获得更好的音频性能，如更低的THD和更低的音频噪声。 NSA20957是一款集成了过流保护功能的大功率D类音频放大器驱动芯片。NSA20957芯片结合一个误差放大器、两个外置功率MOSFET和一些无源器件即可组成一个具有高、低压侧过流保护、直通保护、欠压保护的完整的D类音频功率放大器。本产品通过检测功率MOSFET的RDS(on)来检测功率器件是否过流，摒弃了传统过流保护直接检测电流的方式，简化了系统结构，降低了应用的复杂度。模拟PWM输入以及保护逻辑均放置于一个浮动阱中，高压侧电路亦放置于一个浮动阱中，浮动阱与芯片衬底地（COM）之间的击穿电压超过300V，可用于高达±150V的功放应用，实现超过500W的功率输出。

商品特性

浮动式PWM输入高低压侧均集成过流保护电路，并具有自恢复功能
外置5V参考电压输出，低压侧过流保护阈值可编程
可编程预设死区时间以提高THD性能
- 15ns @ DT端口电压 > 0.57V
- 25ns @ 0.57V > DT端口电压 > 0.36V
- 35ns @ 0.36V > DT端口电压 > 0.23V
- 80ns @ 0.23V > DT端口电压 > 0V
高瞬态噪声抑制能力（CMTI）：> 50V/ns
高达±150V的输出摆率，可实现输出功率超过500W
3.3V/5V逻辑兼容输入
最大工作频率可达800kHz
宽温度范围：-40°C ~ 125°C
开关参数：
- 90ns/105ns典型传输延时
- 500ns最大过流保护延时
- 250ns最大使能控制延时
负载输出拉电流/灌电流能力高达2A
符合RoHS标准
SOP16（S）封装

应用领域

家庭影院系统
立体声系统
迷你组件
有源扬声器系统
通用音频功率放大器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	-
	输出功率	-

	属性	参数值
	工作电压	10V~18V
	总谐波失真+噪声(THD+N)	-
	静态电流(Iq)	3mA
	工作温度	-40℃~+125℃
