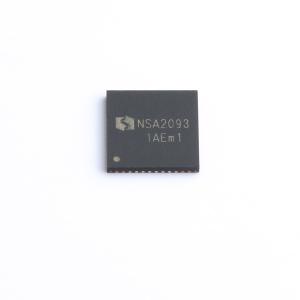

NSA2093

NSA2093是一款高压、高性能的D类音频功率放大器驱动芯片，针对超大输出功率的D类音频功放系统设计。 集成有模拟功率放大器，PWM波调制电路，高、低压侧过流保护功能（针对高低压侧两个功率器件），防直通死区逻辑以及三个电压域（VAA~VSS / VCC~COM /VB~VS），该产品采用灵活开放式的拓扑结构实现PWM调制功能。 NSA2093集成了启动和关断期间的“咔哒”声消除功能，用于抑制PWM信号启动和关闭期间非必要的听觉噪声。配合功率桥电路及少许无源器件即可实现一个完整的D类音频功率放大器。

NSA2093是一款集成了PWM波调制器、过流保护功能的大功率D类音频放大器驱动芯片。NSA2093结合外置功率MOSFET和一些无源器件即可组成一个具有高、低压侧过流保护、直通保护、欠压保护的完整的D类音频功率放大器。误差放大器模拟输入部分用途广泛，PWM波调制电路灵活可调，适用多种PWM调制机制。本产品通过检测功率MOSFET的RDS(on)来检测功率器件是否过流，摒弃了传统过流保护直接检测电流的方式，简化了系统结构，降低了应用的复杂度。 为了匹配桥式输出结构，模拟PWM调制器以及保护逻辑均放置于一个浮动阱中，高压侧电路亦放置于一个浮动阱中，浮动阱与芯片衬底地（COM）之间的击穿电压超过200V，可用于高达±100V的功放应用，实现超过500W的功率输出。NSA2093还集成了“咔哒”噪声消除电路用以抑制PWM调制波形启动和关断阶段引起的噪声。

• 集成模拟信号输入的D类功率放大器
• 功率放大器开环增益大于60dB
• 高低压侧均集成过流保护电路，并具有自恢复功能
• 外置5V参考电压输出，低压侧过流保护阈值可编程
• 保护信号持续时间可编程
• 定时功能可编程
• 预设死区时间以提高THD性能：25ns @ DT端口电压>0.57V；40ns @ 0.57V > DT端口电压>0.36V；65ns @ 0.36V > DT端口电压>0.23V；105ns @ 0.23V > DT端口电压>0V
• 集成开启期间与关断器件的“咔哒”声消除功能
• 集成多电压域欠压保护及过压钳位保护功能
• 高瞬态噪声抑制能力（CMTI）：> 50V/ns
• 高达±100V的输出摆率，可实现输出功率超过500W
• 最大工作频率: 800KHz
• 宽温度范围：-40°C ~ 125°C
• 开关参数：360ns/335ns
• 典型传输延时500ns
• 最大过流保护延时250ns
• 最大使能控制延时
• 负载输出拉电流/灌电流能力高达2A

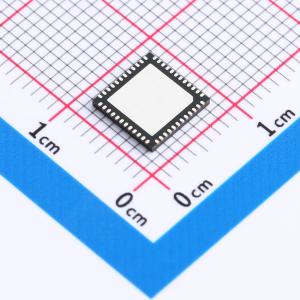

• 符合RoHS标准QFN48

• 家庭影院系统
• 立体声系统
• 迷你组件
• 有源扬声器系统
• 通用音频功率放大器
