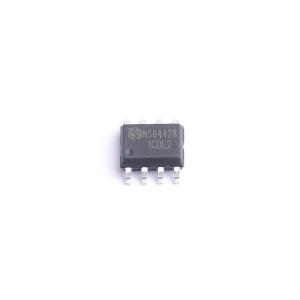

NSG4428
双通道2A超高速功率开关驱动器
- 描述
- 双通道（反/同）、拉/灌电流：2/2A，输入耐受低至-10V
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSG4428
- 商品编号
- C41414516
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.174498克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 工作电压 | 4.5V~20V | |
| 上升时间(tr) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 30ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.4V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 1mA |
商品概述
NSG4428是功率开关系列驱动器。在对功率开关的栅极进行充电和放电时，它具有匹配的上升和下降时间。NSG4428芯片在其额定功率和电压范围内的任何条件下都具有高度的锁存抵抗能力。当接地引脚上出现高达5V的噪声尖峰（任一极性）时，NSG4428芯片不会受到损坏。NSG4428芯片可以接受高达500mA的反向电流强制返回其输出，而不会造成损坏或逻辑混乱。所有端子均受到高达2.0 kV静电放电 (ESD) 的全面保护。
NSG4428是超高速、大电流功率芯片驱动器，在对功率开关的栅极进行充放电时，它具有匹配的上升和下降时间。NSG4428在其额定功率和电压范围内的任何条件下都具有高度的锁存抵抗能力。当接地引脚上出现高达5V的噪声尖峰（任一极性）时，NSG4428不会受到损坏。NSG4428可以接受高达500mA的反向电流强制返回其输出，而不会造成损坏或逻辑混乱。
NSG4428包含有两路独立的信号输入端口用于接收来自主控的控制信号，不会发生互相干扰。这两个端口设计有高度的可靠性，即使发生500mA的反向电流强制返回其输出，也不会造成损坏或逻辑混乱。信号输入端口同时具备了直接处理 -10V电压的能力，在较大的噪声波形影响下仍然能保证芯片的安全工作，增加了芯片的稳定性。
NSG4428输出与输入反向，可以用于驱动P型或者N型MOSFET。每个输出端口都能提供峰值为2A的上拉或者下拉电流，其高速大电流的特点可以用于驱动高频应用设计中的MOSFET。
商品特性
- 锁存保护：可承受0.5A反向电流
- 低至 -10V的输入逻辑保护
- 输出阻抗低
- 单芯片集成两路驱动
- 输出峰值电流：2A
- 工作范围：4.5V~20V
- 最大输入负压可达 -5V
- 高电容负载驱动能力：在1nF负载时，开关时间 < 25ns
- 上升/下降时间匹配
- 传播延时：40ns
- 宽温度范围：-40°C~125°C
- 芯片开通/关断延时特性：Ton/Toff = 70ns/70ns
- 符合RoSH标准
- SOIC8/DFN8
应用领域
- 交换式电源、开关变换器
- 线路驱动器
- 脉冲变压器驱动
- 驱动MOSFETs和IGBTs
- 电机控制
- 脉冲发生器
- 电源开关
- DC-DC转换器
- D类开关放大器
