NSG27519

带使能的单通道低侧栅极驱动芯片

描述: 单通道、双输入（IN+&EN)、拉/灌电流：4/4A，输入耐受低至-10V
品牌名称: WXNSIC(国硅集成)
商品型号: NSG27519
商品编号: C41414513

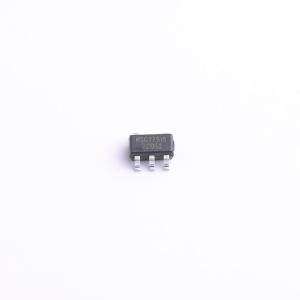

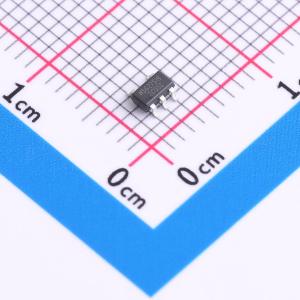

商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.044752克(g)

商品参数

商品概述

NSG27519是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的闩锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG27519逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VDD范围、带滞后的欠压锁定和输出电流缓冲级。可以在 -40°C至125°C温度范围内工作。

商品特性

输入输出同相位
兼容3.3V、5V、15V输入逻辑
输入电压范围：-10V~25V
输出拉/灌电流能力：4A/4A
工作范围：5V~25V
高电容负载驱动能力
宽温度范围：-40°C~125°C
欠压锁定：正向阈值4.5V，负向阈值4.2V
芯片开通/关断延时特性：Ton/Toff = 25ns/25ns
符合RoSH标准
SOT23 - 5封装

应用领域

交换式电源
开关变换器
通用栅驱动器
驱动MOSFETs和IGBTs

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET；IGBT
	驱动通道数	1
	灌电流(IOL)	4A
	拉电流(IOH)	4A

	属性	参数值
	工作电压	5V~20V
	下降时间(tf)	15ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	280uA
