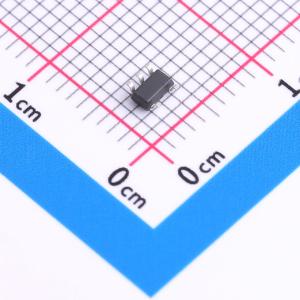

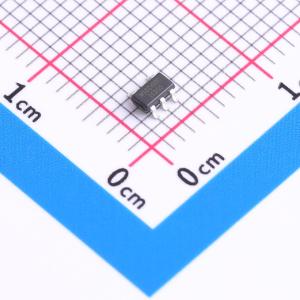

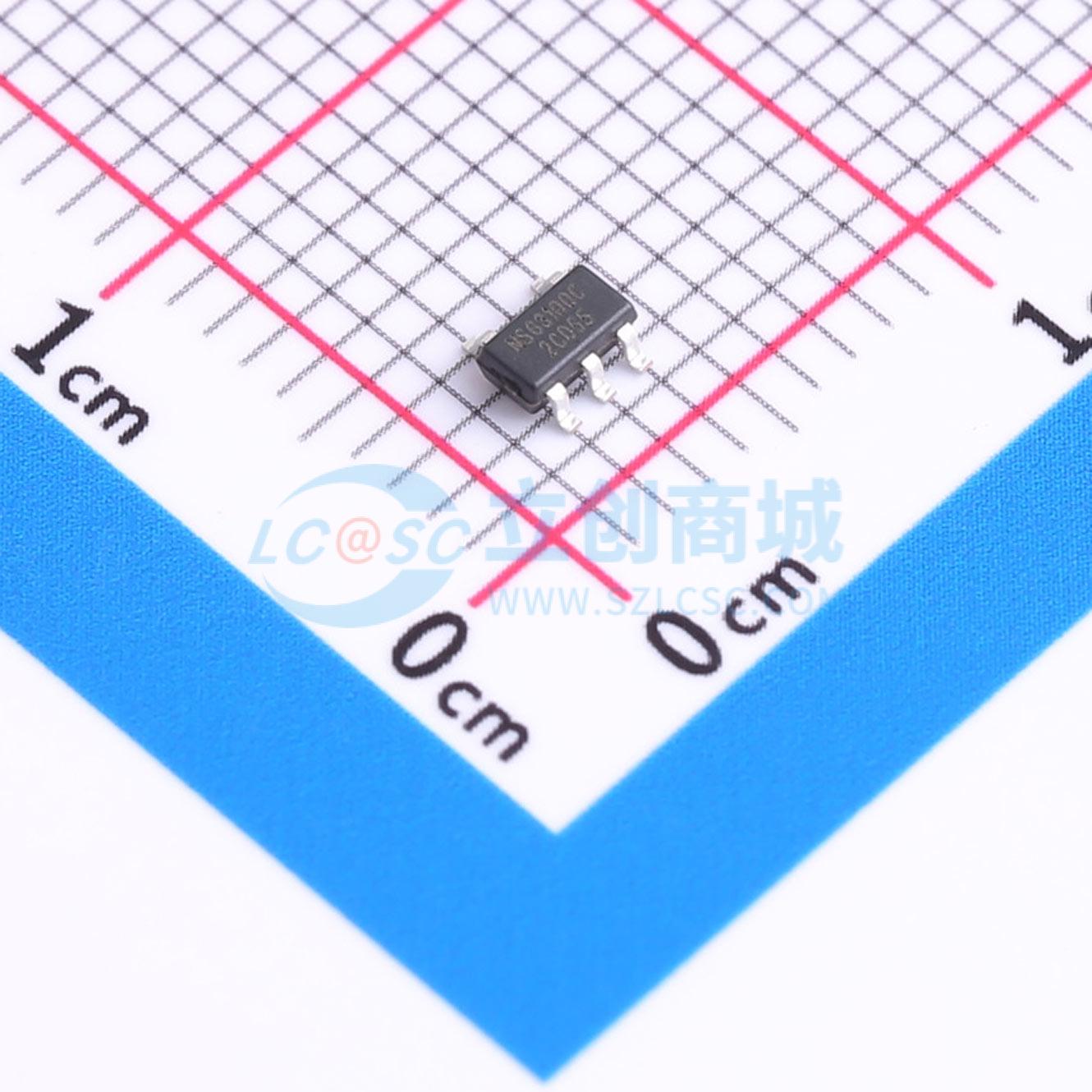

温馨提醒：图片仅供参考，商品以实物为准
NSG3100C
单通道4A超高速功率开关驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NSG3100C 4A 栅极驱动器设计为通过在短开关间隔内提供高峰值电流脉冲，驱动低边开关应用驱动中的一个N 沟道增强MOSFET。此驱动器可以提供NSG3100C 输入阈值。内部电路可使输出保持低电平状态，直到电源电压进入工作范围内，从而提供欠压锁定功能。
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSG3100C
- 商品编号
- C41414514
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.044752克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 4A | |
| 工作电压 | 4.5V~25V | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~125℃ | |
| 静态电流(Iq) | 20uA |
商品概述
NSG3100C 4A 栅极驱动器设计为通过在短开关间隔内提供高峰值电流脉冲，驱动低边开关应用驱动中的一个N 沟道增强MOSFET。此驱动器可以提供NSG3100C 输入阈值。内部电路可使输出保持低电平状态，直到电源电压进入工作范围内，从而提供欠压锁定功能。NSG3100C 提供快速MOSFET 开关性能，可在高频功率转换器设计中最大限度提高效率。
商品特性
- CMOS 逻辑输入
- 4A/4A 峰值灌电流/拉电流
- 低至-10V 的输入逻辑保护
- 无输入时内部电阻关闭驱动器
- 双通道逻辑输入允许通过使能配置为同相或反相
- -10~25V 输入电压范围
- 工作范围：4.5V~25V
- 短暂传播延时：20ns
- 短暂上升和下降时间
- 宽温度范围：-40°C~125°C
- 两种封装：SOT23-5、WDFN-6
应用领域
- 开关电源
- DC-DC 转换器
- 高效MOSFET 开关
- 电机控制
- 同步整流电路
