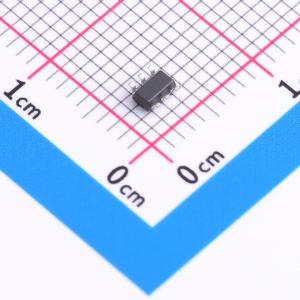

温馨提醒：图片仅供参考，商品以实物为准
NSG27531
带使能的单通道低侧栅极驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道、双输入（IN&EN)、拉/灌电流：2/4A，输入耐受低至-10V
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSG27531
- 商品编号
- C41414511
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047606克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 2A | |
| 工作电压 | 12V~20V | |
| 上升时间(tr) | 30ns | |
| 下降时间(tf) | 15ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 25ns | |
| 传播延迟 tpHL | 25ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.5V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 200uA | |
| 功能特性 | 使能关断 |
商品概述
低电压功率MOSFET与IGBT同相栅极驱动器。专有的门锁免疫CMOS技术实现了高鲁棒性的单芯片集成结构。其逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VCC范围、带滞后的欠压锁定以及输出电流缓冲级。可在-40℃~125℃的温度范围内工作。
商品特性
- 输入与输出同相
- 兼容TTL与CMOS逻辑电平
- 拉电流/灌电流能力：2A/4A
- 工作电压范围：12V~25V
- 高电容负载驱动能力
- 宽工作温度范围：-40℃~125℃
- 欠压锁定保护
- 欠压锁定正向阈值11V
- 欠压锁定负向阈值10V
- 芯片开通/关断延时特性
- 开通/关断时间 = 25ns/25ns
- 符合RoHS标准
- SOT23-6封装
应用领域
- 开关电源
- 开关变换器
- 通用栅极驱动器，用于驱动MOSFET与IGBT
