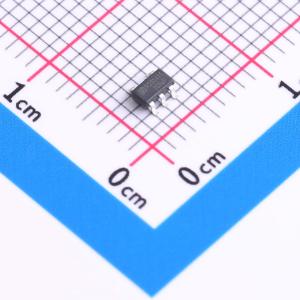

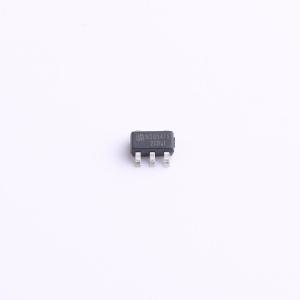

NSG1416

2A单通道低侧栅极驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NSG1415/6(R)是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的闩锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG1415/6(R)逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。
品牌名称: WXNSIC(国硅集成)
商品型号: NSG1416
商品编号: C41414510
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.044752克(g)

商品参数

商品概述

NSG1415/6(R)是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的闩锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG1415/6(R)逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VCC范围、带滞后的欠压锁定和输出电流缓冲级。可以在 -40°C至125°C温度范围内工作。

商品特性

输入输出同/反相位
兼容3.3V、5V输入逻辑
工作范围：4.5V~25V
高电容负载驱动能力：
- 在1nF负载时，开关时间 <100ns
宽温度范围： -40°C~125°C
欠压锁定
芯片开通/关断延时特性：
- Ton/Toff =25ns/25ns
驱动电流能力：
- 拉电流/灌电流 =2A/2A
符合RoSH标准
SOT23-5封装

应用领域

交换式电源、开关变换器通用栅驱动器驱动MOSFETs和IGBTs

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET；IGBT
	驱动通道数	1
	灌电流(IOL)	2A
	拉电流(IOH)	2A

	属性	参数值
	工作电压	4.5V~20V
	上升时间(tr)	30ns
	下降时间(tf)	30ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	500uA
