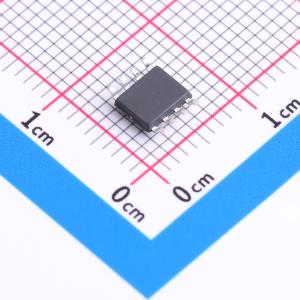

GG1000
快速高压侧NMOS静态开关驱动器
- 描述
- 700V 高边静态驱动，支持100%占空比
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- GG1000
- 商品编号
- C41414493
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.174498克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 600mA | |
| 拉电流(IOH) | 300mA | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 75ns | |
| 下降时间(tf) | 35ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 120uA | |
| 功能特性 | 充电泵升压 |
商品概述
该器件是一款快速、高压侧N沟道MOSFET栅极驱动器，采用高达700V的输入电压工作。其内置的充电结构能够全面增强外部N沟道MOSFET开关，使其能够无限期地保持导通状态。强大的驱动能力使其可以轻松驱动大栅极电容，实现极短的转换时间，因此非常适合高频开关应用或要求快速导通和/或关断时间的静态开关应用。该器件采用SOP8封装，工作温度范围为-40°C ~ 125°C。
商品特性
- 宽工作输入电压：最高700V
- 针对快速导通和关闭通道，具有150ns传输延迟
- 内置高压侧充电电路，可实现100%占空比
- 可调导通占空比
- 栅极驱动器电源电压为9V ~ 20V
- 输入过压闭锁
- 兼容3.3V、5V和15V输入逻辑
- TS负压耐受能力达-9V
- 宽温度范围-40°C ~ 125°C
- 输出级拉电流/灌电流能力为290mA / 600mA
- 符合RoHS标准的SOIC8封装
应用领域
- 高边开关控制器
- 静态开关驱动器
- 负载和电源开关驱动器
- 电子阀驱动器
- 高频高压侧栅极驱动器
- 光伏关断器
