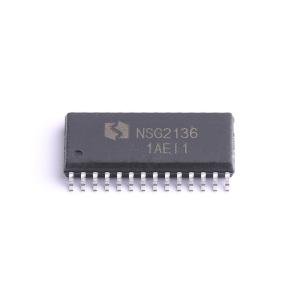

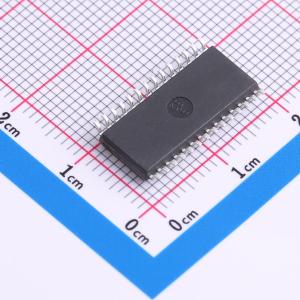

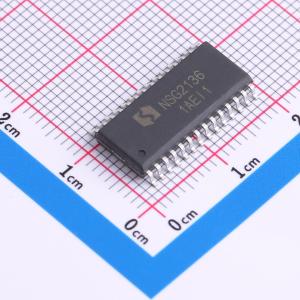

NSG2136

带使能和故障报告的三相半桥MOSFET驱动芯片

描述: 700V 三相桥驱动、高低侧反逻辑、拉/灌电流：0.21/0.35A
品牌名称: WXNSIC(国硅集成)
商品型号: NSG2136
商品编号: C41414505
商品封装: SOP-28
包装方式: 编带
商品毛重: 1.034875克(g)

商品参数

商品概述

NSG2136 是N 型高压、高速功率MOSFET/IGBT 高低侧三相栅极驱动芯片，包含三路独立的半桥驱动电路。内部集成了欠压保护和过流保护功能，出现异常时立即关断六通道输出。提供外部使能控制可同时关断六通道输出。通过连接到RCIN 输入的RC 网络在外部编程延时后，过电流故障情况自动清除。NSG2136 集成有自举二极管，对高侧进行充电，简化了芯片外围电路。逻辑输入电平兼容低至3.3V 的CMOS 或LSTTL 逻辑输出电平，其浮地通道最高工作电压可达700V。可用于驱动N 沟道高压功率MOSFET/IGBT 等器件。

商品特性

自举工作的浮动通道最高工作电压为700V
兼容3.3V 输入逻辑
dV/dt 耐受能力可达±50V/nsec
负压耐受能力达 -9V
栅极驱动电压：10V 到20V
集成先进的输入滤波功能
所有传输通道输入边沿触发
所有通道都受欠压锁定电路保护
防直通死区逻辑
过流关断全部六个通道
外部编程故障清除时间
独立的三路半桥驱动电路
所有通道延时匹配
集成自举二极管
符合RoSH 标准
SOP28

应用领域

电机控制
空调/洗衣机
通用逆变器
微型逆变器驱动

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相
	负载类型	MOSFET；IGBT
	驱动通道数	6
	灌电流(IOL)	350mA
	拉电流(IOH)	210mA

	属性	参数值
	工作电压	10V~20V
	上升时间(tr)	60ns
	下降时间(tf)	40ns
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	160uA
