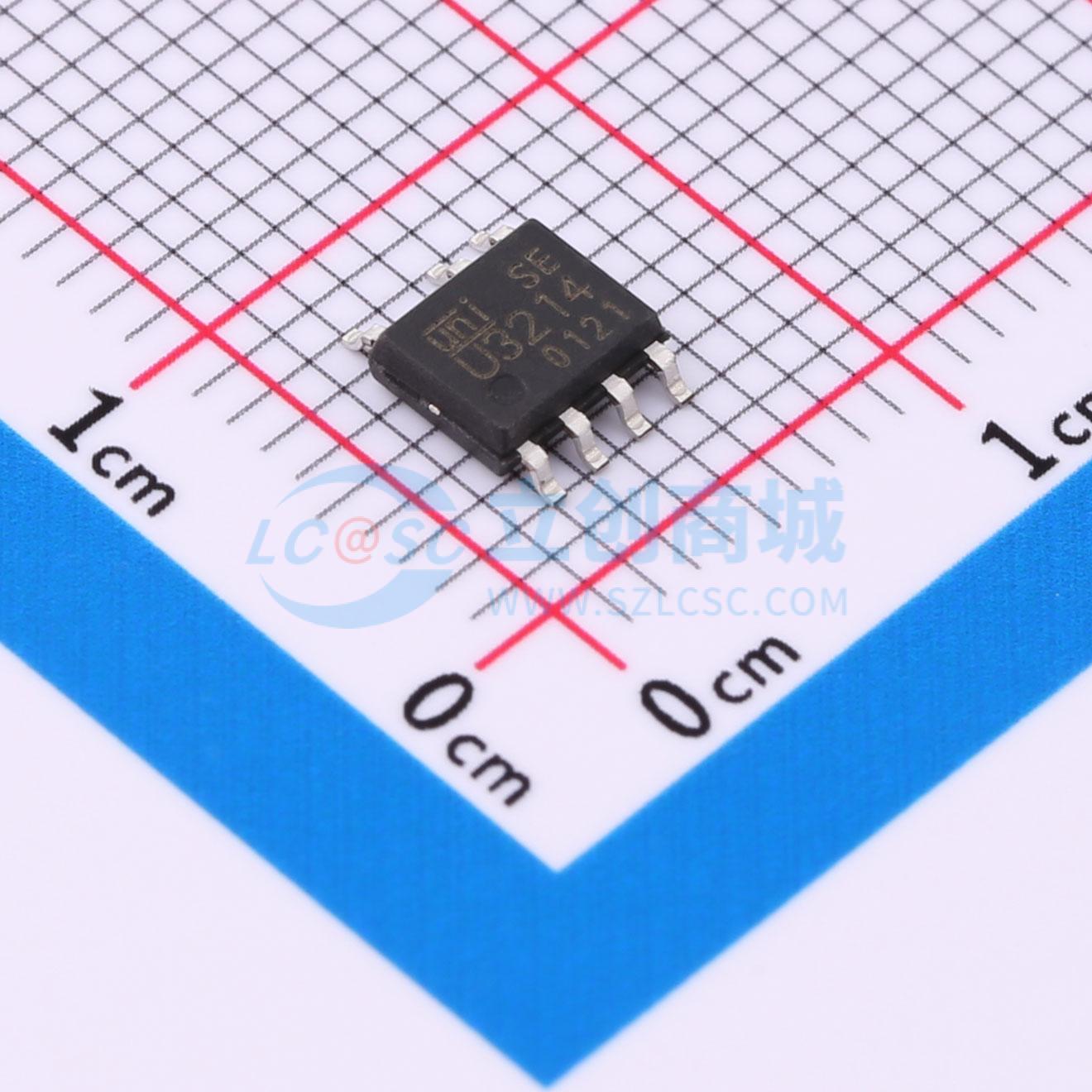

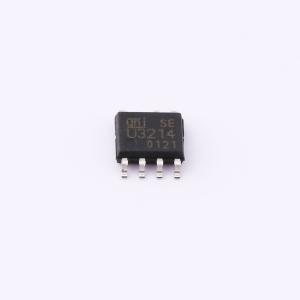

温馨提醒：图片仅供参考，商品以实物为准

U3214

降压型 2.2A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: U3214是一款高性能低成本PWM控制功率器,适用于离线式小功率降压型应用场合,外围电路简单、器件个数少。同时产品启动模块内置高耐压MOSFET可提高系统浪涌耐受能力。多模式控制、无异音工作,支持降压和升降压拓扑,系统开关频率随负载变化可实现自动调节。集成软启动电路和完备的保护功能。
品牌名称: UNI-SEMIC(宇力半导体)
商品型号: U3214
商品编号: C41374703
商品封装: SOP-7
包装方式: 编带
商品毛重: 0.19106克(g)
立创商城设计参考: DCDC升降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式；降压-升压式
	静态电流(Iq)	200uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置电流感应电阻；逐波限流；过流保护

商品概述

U3214是一款高性能低成本PWM控制功率器，适用于离线式小功率降压型应用场合，外围电路简单、器件个数少。产品启动模块内置高耐压MOSFET可提高系统浪涌耐受能力。与传统的PWM功率开关不同，U3214内部无固定时钟驱动MOSFET，系统开关频率随负载变化可实现自动调节。芯片采用了多模式PWM控制技术，有效简化了外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。芯片内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况下的待机功耗。U3214集成有完备的带自恢复功能的保护功能：VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护和VDD过压保护等。

商品特性

集成3A 100V MOS
集成180V高压启动电路
集成限流电阻（默认1.2A）
多模式控制、无异音工作
支持降压和升降压拓扑
默认14.3V输出（FB脚悬空）
待机功耗低于50 mW
良好的线性调整率和负载调整率
集成软启动电路
内部保护功能：过载保护、逐周期电流限制、输出过压保护、VDD过压、欠压和电压箱位保护

应用领域

电信90V电源系统
以太网POE
工业控制
逆变器系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型；升降压型
	工作电压	-
	输出电压	14.3V
	输出电流	2.2A
	开关频率	-
	工作温度	-40℃~+125℃@(TA)
