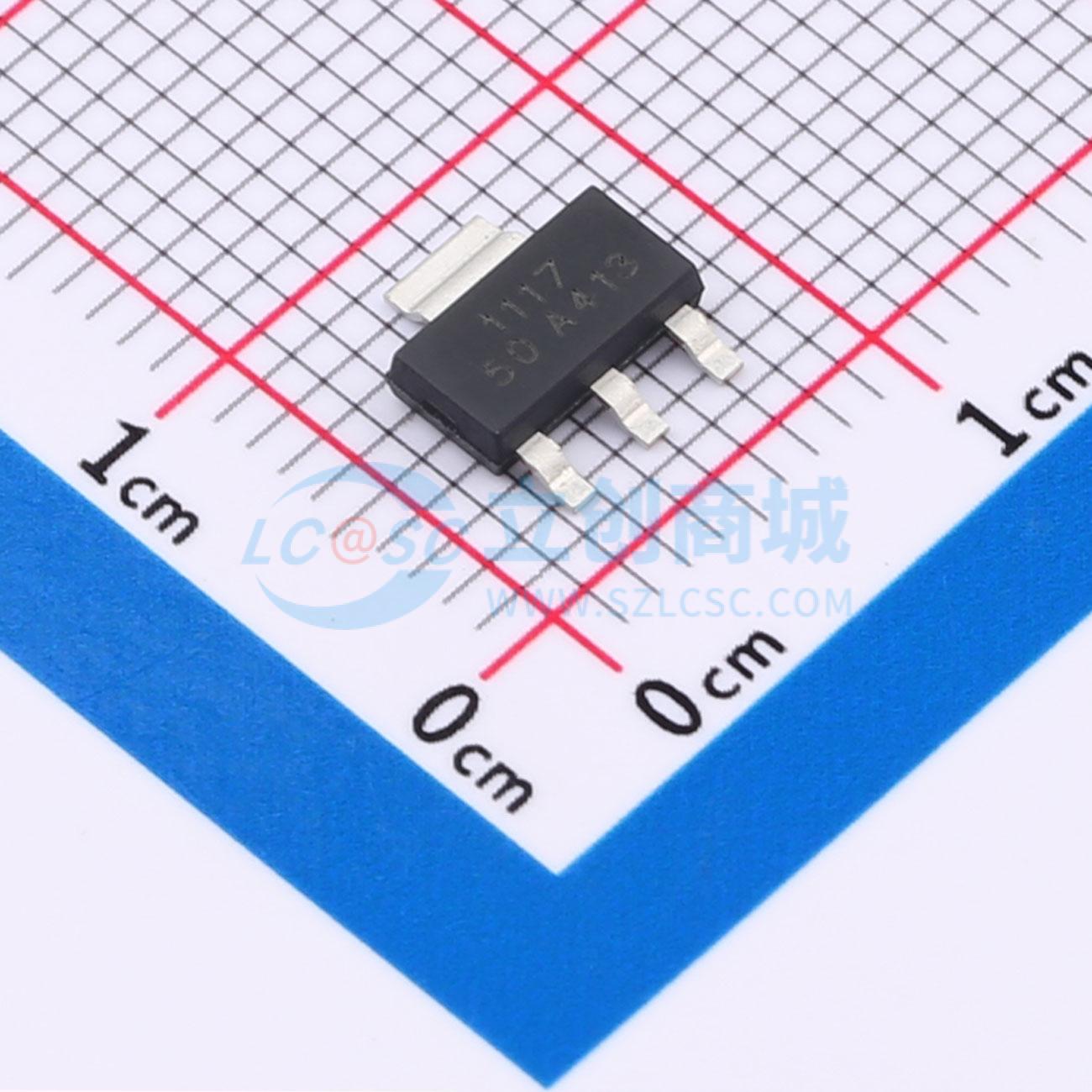

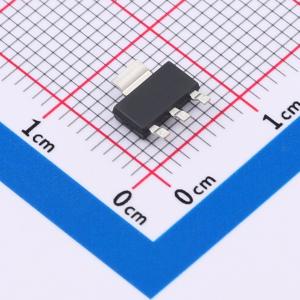

温馨提醒：图片仅供参考，商品以实物为准
U1117-5.0V
低压差三端稳压器
- 描述
- U1117是一系列低压差三端稳压器，在1A负载电流下压差为1.3V。与竞品的5mA相比，U1117的待机电流极低，仅为1.8mA。除了输出电压（Vout）为3.3V、5V的固定版本外，U1117还有可调版本，只需两个外部电阻即可提供3.3V至5.0V的输出电压
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U1117-5.0V
- 商品编号
- C41374762
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.248克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 18V | |
| 输出电压 | 5V | |
| 输出电流 | 1.1A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 1.3V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.8mA | |
| 噪声 | - | |
| 特性 | 过热保护 | |
| 工作温度 | -20℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
U1117 是一系列低压差三端稳压器，在 1A 负载电流下压差为 1.3V。与竞品的 5mA 相比，U1117 的待机电流极低，仅为 1.8mA。 除了固定输出版本（Vout = 3.3V、5V）外，U1117 还有可调版本，只需两个外部电阻即可提供 3.3V 至 5.0V 的输出电压。 U1117 具备热关断功能，以确保芯片和电源系统的稳定性。它采用微调技术，保证输出电压精度在 2%以内。其他输出电压精度可按需定制，如 1%。U1117 采用 SOT89 功率封装。
U1117 是一系列低压差三端稳压器。其应用电路非常简单：固定版本只需两个电容，可调版本只需两个电阻和两个电容即可工作。它由启动电路、偏置电路、带隙基准、热关断、功率晶体管及其驱动电路等模块组成。 当结温超过 140℃ 时，热关断模块可确保芯片及其应用系统的工作安全。 带隙基准模块提供稳定的参考电压，通过精心设计补偿其温度系数。温度系数低于 100 ppm/℃。输出电压精度通过微调技术得到保证。
商品特性
- 最大输出电流为 1.1A
- 工作输入电压范围：最大 18V
- 线性调整率：0.03%（典型值）
- 待机电流：1.8mA（典型值）
- 负载调整率：0.2%/A（典型值）
- 环境温度：-20℃ ~ 85℃
应用领域
- 计算机主板电源管理
- 显卡
- LCD 显示器和 LCD 电视
- DVD 解码板
- ADSL 调制解调器
- 开关电源后置稳压器
