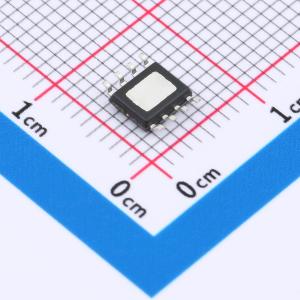

温馨提醒：图片仅供参考，商品以实物为准

U0339

降压型 3A 4.5V~28V

描述: U0339是一款高频率、宽输入电压范围（4.5V至28V）的同步整流降压转换器,最大输出电流为3A,开关频率为500kHz。它采用内部MOSFET,提供非常紧凑的解决方案,具有快速瞬态响应和优秀的负载及线路调节性能。内置过流限制和过压保护功能,支持轻载模式下的高效率运行。
品牌名称: UNI-SEMIC(宇力半导体)
商品型号: U0339
商品编号: C41374772
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.205333克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

U0339是一款高频、同步整流、降压型开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内提供最大3A的输出电流，具有出色的负载和线性调节能力。ECOT PSM控制操作提供了非常快速的瞬态响应、易于设计的环路以及非常严格的输出调节。U0339仅需最少数量的现成外部组件，并采用节省空间的ESOP8封装。

商品特性

宽4.5V至28V工作输入范围
最大3A输出电流
500KHz开关频率
具有快速瞬态响应的ECOT PSM模式控制
内置过流限制
内置过压保护
轻载时采用PFM模式实现高效率
内部软启动
100mΩ/50mΩ低RDS(ON)内部功率MOSFET
输出可从0.6/0.8/0.765/0.923V调节
无需肖特基二极管
具有打嗝模式的短路保护
集成内部补偿
热关断
采用ESOP8封装
-40°C至+85°C温度范围

应用领域

数字机顶盒（STB）
高清蓝光光盘播放器
安全监控
数字电视电源
网络家庭终端设备
通用用途

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	600mV；800mV；923mV；765mV
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
