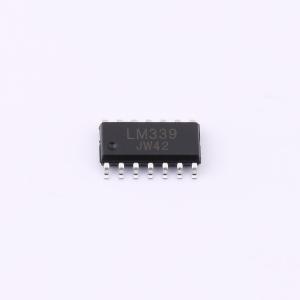

LM339
四路差分比较器
- 描述
- LM339由四个独立的电压比较器组成，其中两个比较器的失调电压指标低至最大2.0mV。这些比较器专为在宽电压范围内使用单电源供电而设计。
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- LM339
- 商品编号
- C41374781
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2856克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 25nA | |
| 传播延迟(tpd) | - | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | MOS；ECL；DTL；TTL |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | - | |
| 静态电流(Iq) | 400uA | |
| 工作温度 | 0℃~+70℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 1V~18V；-18V~-1V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.3us |
商品概述
LM339包含四个独立的电压比较器，其中两个比较器的最大失调电压规格低至2.0mV，专为在宽电压范围内单电源供电工作而设计。该器件也可在分离电源下工作，且低电源电流消耗与电源电压大小无关。这些比较器还具有一个独特特性，即其输入共模电压范围包含地，即使在单电源电压下工作也是如此。
商品特性
- 宽电源电压范围：单电源工作：2V 至 36V；双电源工作：±1V 至 ±18V
- 极低的电源电流消耗（0.8mA），与电源电压无关（在 5.0 VDC 下为 2.0mW/比较器）
- 低输入偏置电流：25nA
- 低输入失调电流：5.0nA；低输入失调电压：5.0mV
- 输入共模电压范围包含地
- 差分输入电压范围等于电源电压
- 输出电压兼容 TTL、DTL、ECL、MOS 和 CMOS 逻辑系统
