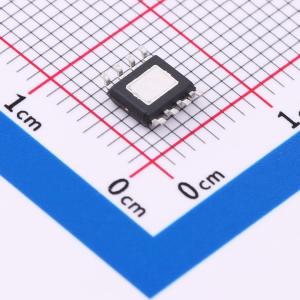

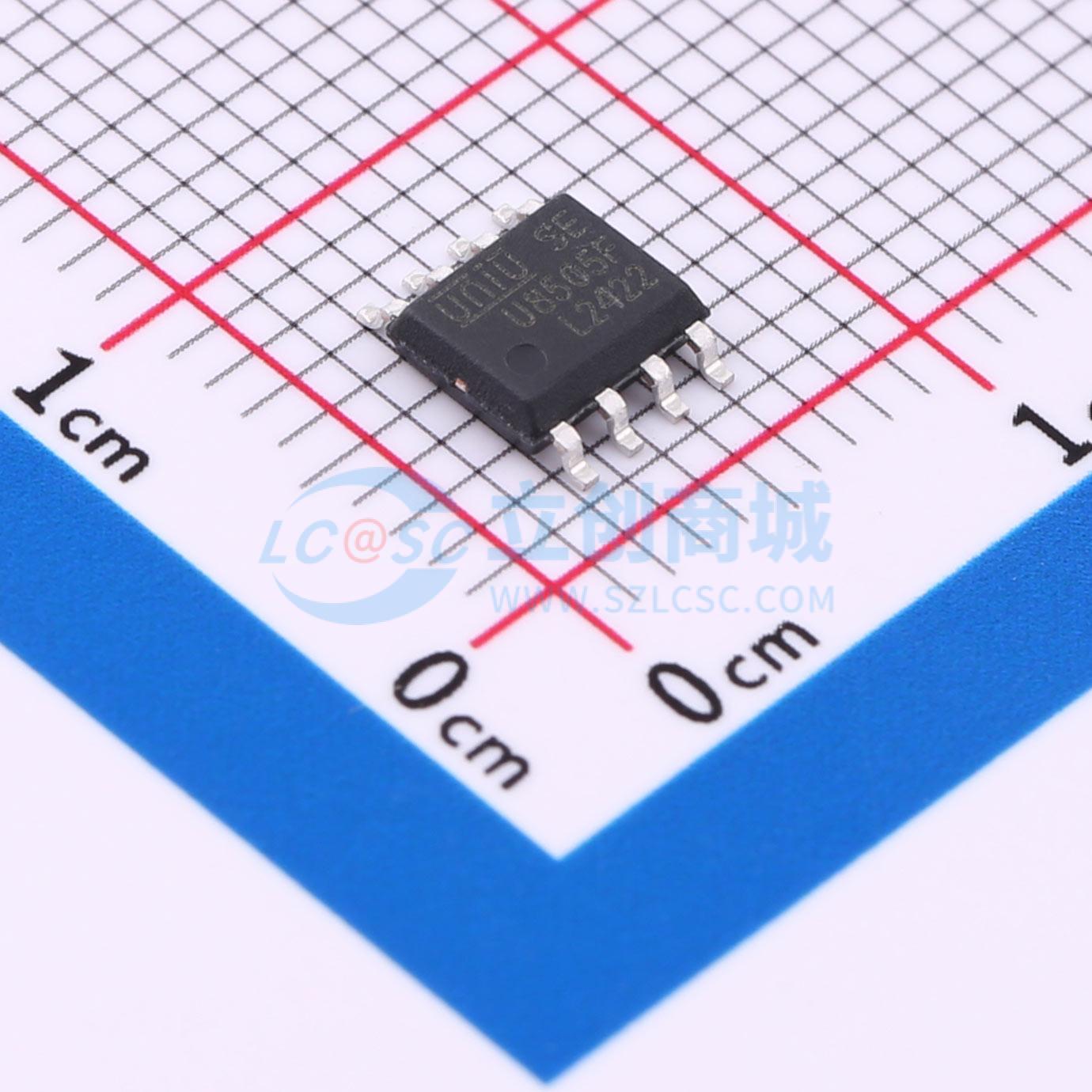

U8505F
电动自行车闪光控制专用集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- U8505F是一款应用于电动自行车闪光控制器的专用集成电路。直流耐压可达60V，极大提升闪光控制器的可靠性。方案简洁，大幅降低方案成本，提升生产效率，降低产品失效率，提升产品品质。
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U8505F
- 商品编号
- C41374784
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 6V~60V | |
| 开关频率 | - | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 短路保护(SCP)；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | - | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
U8505X 是一款专用于电动自行车闪光控制器的集成电路。其直流耐压能力可达 30 V (U8505C)、60 V (U8505D) 或 100 V (U8505F)，显著提升了闪光控制器的可靠性。该方案设计简洁，能大幅降低方案成本，提高生产效率，降低产品失效率并提升产品品质。芯片内置多重保护机制，可防止在部分异常应用情况下损坏闪光控制器及电动自行车上的相关供电线路，并能在应用恢复正常后自动解除保护。这既提升了闪光控制器自身的可靠性，也降低了电动自行车整车的返修概率。
商品特性
- 集成 30 V/60 V/100 V MOS
- VM 启动电压范围：9-60 V
- 外围电路简单，仅需一颗电容
- 支持直接驱动无源蜂鸣器
- 内部集成时钟电路，闪烁频率稳定
- 具备逐周期负载过流限流保护
- 具备逐周期芯片过热关断保护
- 具备短路保护
- 采用简单的 ESOP8 封装
应用领域
- 电动自行车闪光控制器
- 霓虹灯控制器
- 信号灯控制器
