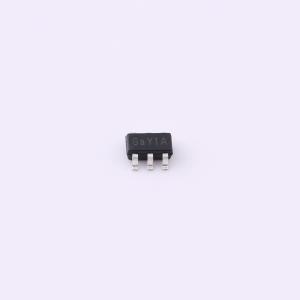

温馨提醒：图片仅供参考，商品以实物为准
U0239
降压型 2A 4V~30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- U0239是一款高频率、宽输入电压范围（4V到30V）、同步整流降压开关模式转换器,具有2A最大输出电流和固定500KHz开关频率。该芯片内置MOSFET,无需肖特基二极管,提供短路保护和过流保护,工作温度范围为-40°C到+85°C,采用SOT23-6封装。
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U0239
- 商品编号
- C41374773
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.055866克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~30V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护；打嗝限流 |
商品概述
U0239是一款高频、同步整流、降压型开关模式转换器，集成了内部功率MOSFET。它在宽输入电压范围内提供高达3A的峰值输出电流，具有优异的负载和线路调整率。该器件所需的外部元件数量极少，采用节省空间的SOT23-6封装。
商品特性
- 宽泛的4V至30V工作输入范围
- 最大2A输出电流
- 固定的500kHz开关频率
- 无需肖特基二极管
- 具备打嗝模式的短路保护
- 内置过流限制
- 内置过压保护
- 内部软启动
- 输出电压可从0.6V起调
- 集成的内部补偿
- 热关断保护
- 提供SOT23-6封装
- -40℃ 至 +85℃ 工作温度范围
应用领域
- 闭路电视摄像机
- 平板电视与显示器
- 电池充电器
- 分布式电源系统
