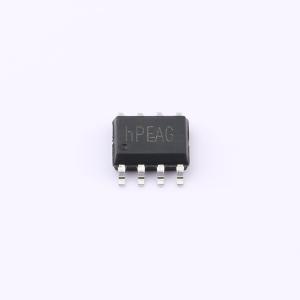

温馨提醒：图片仅供参考，商品以实物为准
U0349
降压型 2A 4.5V~38V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- U0349是一款高频、宽输入电压范围的同步整流降压开关模式转换器,具有内部功率MOSFET。它提供不同的ECOT模式控制和快速瞬态响应,内置过流保护和过压保护。U0349可在4.5V至38V的输入电压范围内工作,最大输出电流为3A,开关频率为500kHz,采用ESOP8封装。
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U0349
- 商品编号
- C41374774
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.20832克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~38V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
U0349是一款高频、同步整流、降压型开关模式转换器，内置功率MOSFET。该器件提供不同频率和反馈电压版本，可根据不同应用进行选择。它在宽输入电压范围内提供高达3A的最大输出电流，具有优异的负载和线性调节性能。ECOT PSM控制模式提供了极快的瞬态响应、简便的环路设计以及严格的输出调节。U0349仅需极少的外部元件，并采用ESOP8封装。
商品特性
- 宽泛的4.5V至35V工作输入范围
- 2A最大输出电流
- 500kHz开关频率
- 具备快速瞬态响应的ECOT模式控制
- 内置过流限制
- 内置过压保护
- 轻载时采用PFM模式以实现高效率
- 内部软启动
- 25mΩ/15mΩ低RDS(ON)内部功率MOSFET
- 输出电压从0.923V可调
- 无需肖特基二极管
- 具备打嗝模式的短路保护
- 集成内部补偿
- 热关断保护
- 采用ESOP8封装
- -40°C至+85°C工作温度范围
应用领域
- 汽车系统
- 网络终端设备
- 安全监控摄像头
- 打印机系统
- 工业电源系统
- 分布式电源系统
