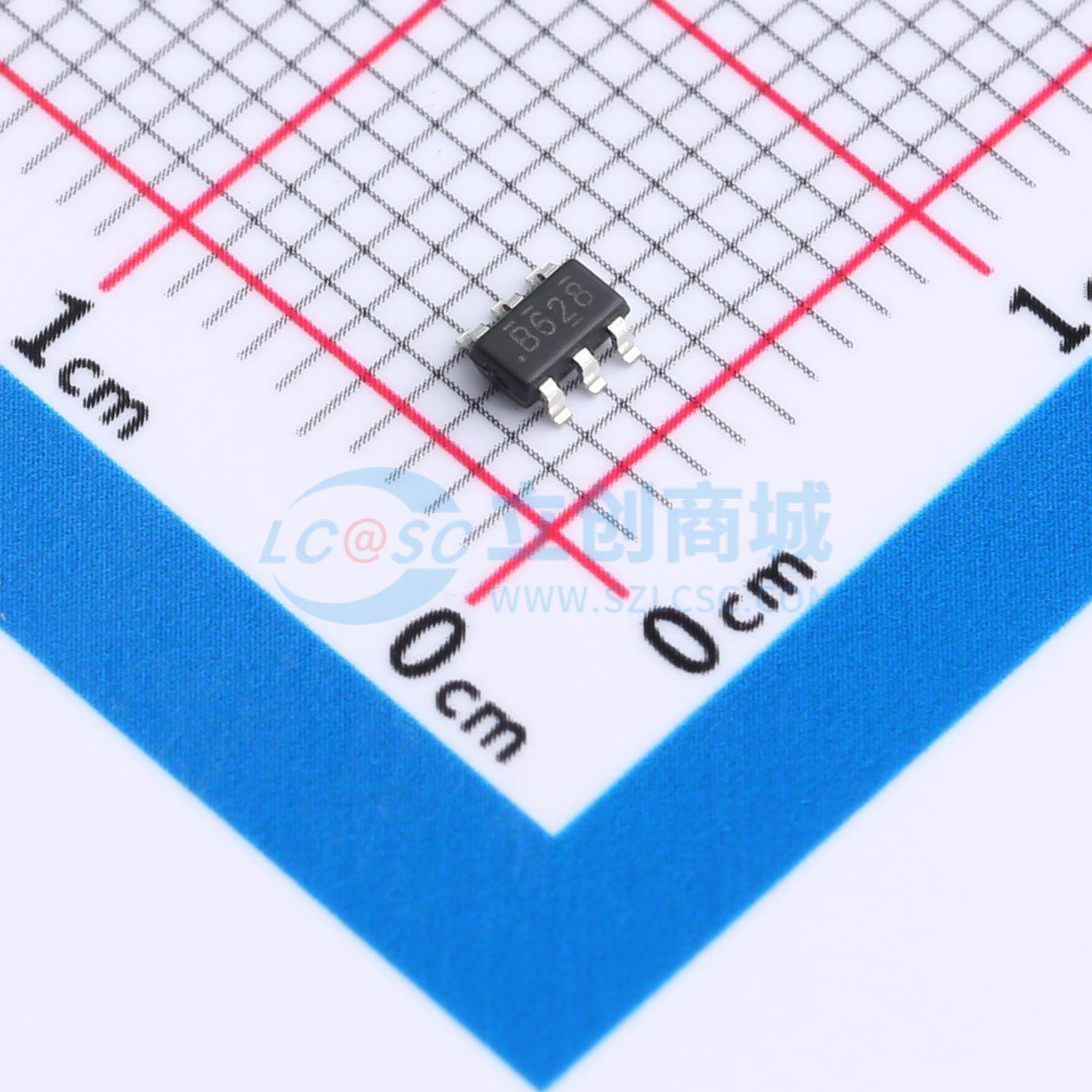

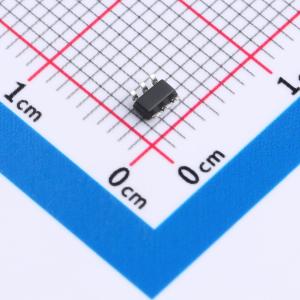

温馨提醒：图片仅供参考，商品以实物为准
U8063
升压型 3.5A 2V~24V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- U8063是一款微小型、高效率、升压型DC/DC调整器。该芯片可在较宽负载范围内高效稳定地工作,内置一个4A的功率开关和软启动保护电路。高达93%的转换效率能够高效地延长电池寿命。可以通过调整两个外加电阻来设定输出电压。
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U8063
- 商品编号
- C41374771
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(4)输出24V以上方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2V~24V | |
| 输出电压 | 2.5V~28V | |
| 输出电流 | 3.5A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+80℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 90uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；过流保护 |
商品概述
一款微小型、高效率的升压型DC/DC调整器。电路由电流模PWM控制环路、误差放大器、斜波补偿电路、比较器和功率开关等模块组成。该芯片可在较宽负载范围内高效稳定地工作，内置一个4A的功率开关和软启动保护电路。高达93%的转换效率能够高效地延长电池寿命。可以通过调整两个外加电阻来设定输出电压。
商品特性
- 效率高达93%
- 输出电压可升到28V
- 输入电压范围2-24V
- 1.2MHz的固定开关频率
- 自动PWM/PFM切换模式
- 功率通路支持短路保护
应用领域
- 便携式移动设备
- 无线通信设备
- 电池后备电源
