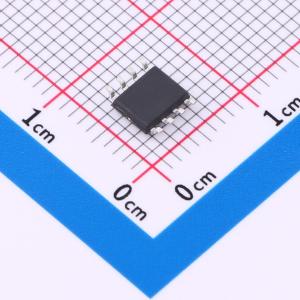

温馨提醒：图片仅供参考，商品以实物为准
U3211
650V 650V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- U3211系列是一款集成高压启动和供电功能的多模式PWM控制功率开关。该系列产品支持离线式非隔离降压和升降压型拓扑电路，适用于小家电电源和线性电源替代等场所。同时，U3211具有输出精度高和外围成本低的特点。
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U3211
- 商品编号
- C41374705
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 650V | |
| 开关频率 | 40kHz~60kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 50mW | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 降压式 | |
| 功能特性 | 轻载高效模式；前沿消隐；高压直接启动；消除音频噪音；欠压锁定；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | 12V | |
| 反馈方式 | - |
商品概述
U3211是一款高性能低成本PWM控制功率器件，适用于离线式小功率降压型应用场合，其外围电路简单且所需器件数量少。该产品内置启动模块，集成高耐压（650V）MOSFET，有助于提升系统的浪涌耐受能力。与传统PWM功率开关不同，U3211内部没有固定时钟来驱动MOSFET，其系统开关频率能够根据负载变化自动调节。芯片采用多模式PWM控制技术，有效简化了外围电路设计，改善了线性调整率和负载调整率，并消除了系统工作中可能产生的可闻噪音。此外，芯片内部的峰值电流检测阈值能够跟随实际负载情况自动调整，从而有效降低空载状态下的待机功耗。U3211集成了完备且具备自恢复功能的保护机制，包括VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护以及VDD过压保护。
商品特性
- 集成650V高压启动电路
- 采用多模式控制，工作无异音
- 支持降压和升降压拓扑结构
- 默认输出12V（FB引脚悬空时）
- 待机功耗低于50 mW
- 具备良好的线性调整率和负载调整率
- 集成软启动电路
- 内置全面的保护功能：过载保护、逐周期电流限制、输出过压保护、VDD过压/欠压及电压钳位保护
应用领域
- 小家电电源
- 工业控制
