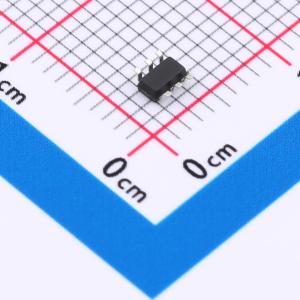

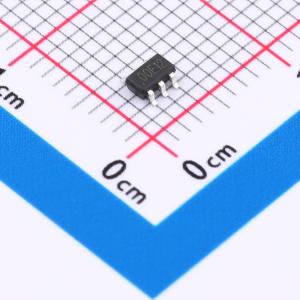

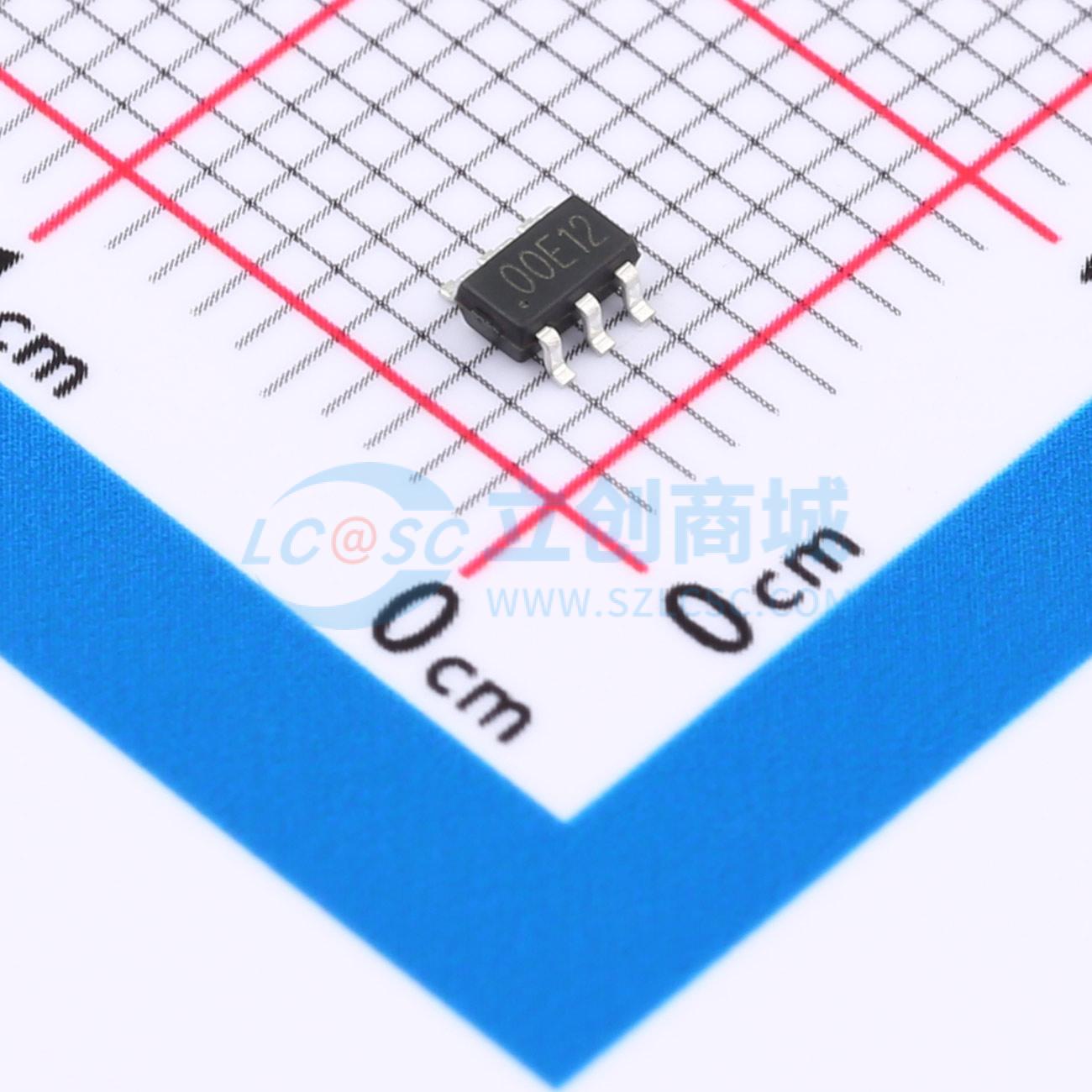

温馨提醒：图片仅供参考，商品以实物为准
U6116
34.5V
- 描述
- U6116 是一款高性能初级侧调节（PSR）控制器，具备高精度恒压/恒流（CV/CC）控制功能，非常适合充电器应用。如果将 SEL 引脚接地，该 IC 还能支持准谐振（QR）降压恒流拓扑，用于 LED 照明。在恒压（CV）模式下，U6116 采用多模式控制，结合了调幅（AM）模式和调频（FM）模式，以提高系统效率和可靠性
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U6116
- 商品编号
- C41374707
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 34.5V | |
| 开关频率 | - | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式；降压式 | |
| 功能特性 | 消除音频噪音；准谐振/谷底开通；线缆补偿；前沿消隐；过热保护(OTP)；短路保护(SCP)；欠压锁定；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | QR；DCM | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述
U6116是一款高性能原边调节控制器，具备高精度恒压/恒流控制，非常适合充电器应用。该集成电路还支持准谐振降压恒流拓扑，适用于LED照明。在恒压模式下，U6116采用多模式控制，结合幅度调制和频率调制模式，以提高系统效率和可靠性。在恒流模式下，该集成电路采用脉频调制控制，并具备线路和负载恒流补偿功能。该集成电路可实现无音频噪声运行和优化的动态响应。内置的线缆压降补偿功能可提供出色的恒压性能。U6116集成了欠压锁定、VDD过压保护、逐周期电流限制、短路负载保护、栅极钳位和VDD钳位等保护功能。
商品特性
- 支持反激和降压拓扑：反激原边调节控制，准谐振降压恒流控制
- 多模式原边调节控制
- 原边调节无音频噪声运行
- 优化的原边调节动态响应
- 低待机功耗 <70mW
- ±4% 恒流与恒压调节精度
- 可编程线缆压降补偿
- 内置交流线路与负载恒流补偿
- 内置保护功能：短路负载保护、片上热关断、逐周期电流限制、前沿消隐、引脚浮空保护、VDD欠压锁定、过压保护及钳位
- 封装
应用领域
- 手机电池充电器
- AC/DC电源适配器
- LED驱动器
