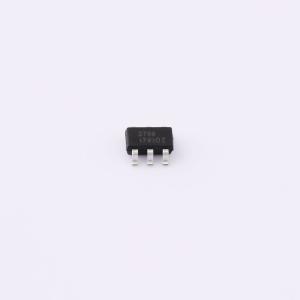

U8700

U8700是一款针对离线反激式电源设计的高性能功率开关。该芯片内部集成高精度65kHz开关频率振荡器，并具备频率抖动功能以优化电磁干扰性能。它采用绿色节能模式和打嗝模式工作，能够确保低于75mW的待机功耗。U8700集成了全面的保护功能，包括：VDD欠压锁定保护、VDD过压保护、逐周期电流限制、短路保护、过载保护、过热保护、软启动、VDD箝位以及CS引脚开路保护等。该芯片采用电流模式控制，适用于电机驱动电源、适配器和充电器等应用。它集成了通用的原边恒流控制技术，支持断续和连续模式工作，适用于需要恒流输出的隔离型电源。在启动前，芯片仅消耗2μA的典型启动电流，有助于增大启动电阻值，从而降低来自直流母线的电流和待机功耗。当VDD电压超过21V的典型开启电压后，芯片开始工作，工作电流上升至1.2mA。之后由VDD电容供电，直至输出电压建立后由辅助绕组供电。进入打嗝模式后，工作电流进一步降低，实现低于75mW的待机功耗。其原边恒流控制技术通过计算每个开关周期内副边或原边电感电流的平均值来控制平均输出电流。芯片通过检测流经外部高压MOSFET漏极与栅极间寄生米勒电容的放电电流来实现副边电感电流消磁点检测，无需辅助绕组。芯片通过识别启动时SEL引脚的阻抗来决定工作模式：连接电容时工作在恒流恒压模式，悬空时工作在恒压模式。集成了针对线电压和电感量的补偿，可保证±5%的恒流精度；恒压输出控制通过副边闭环实现±1%的恒压精度并具备良好的动态响应。
