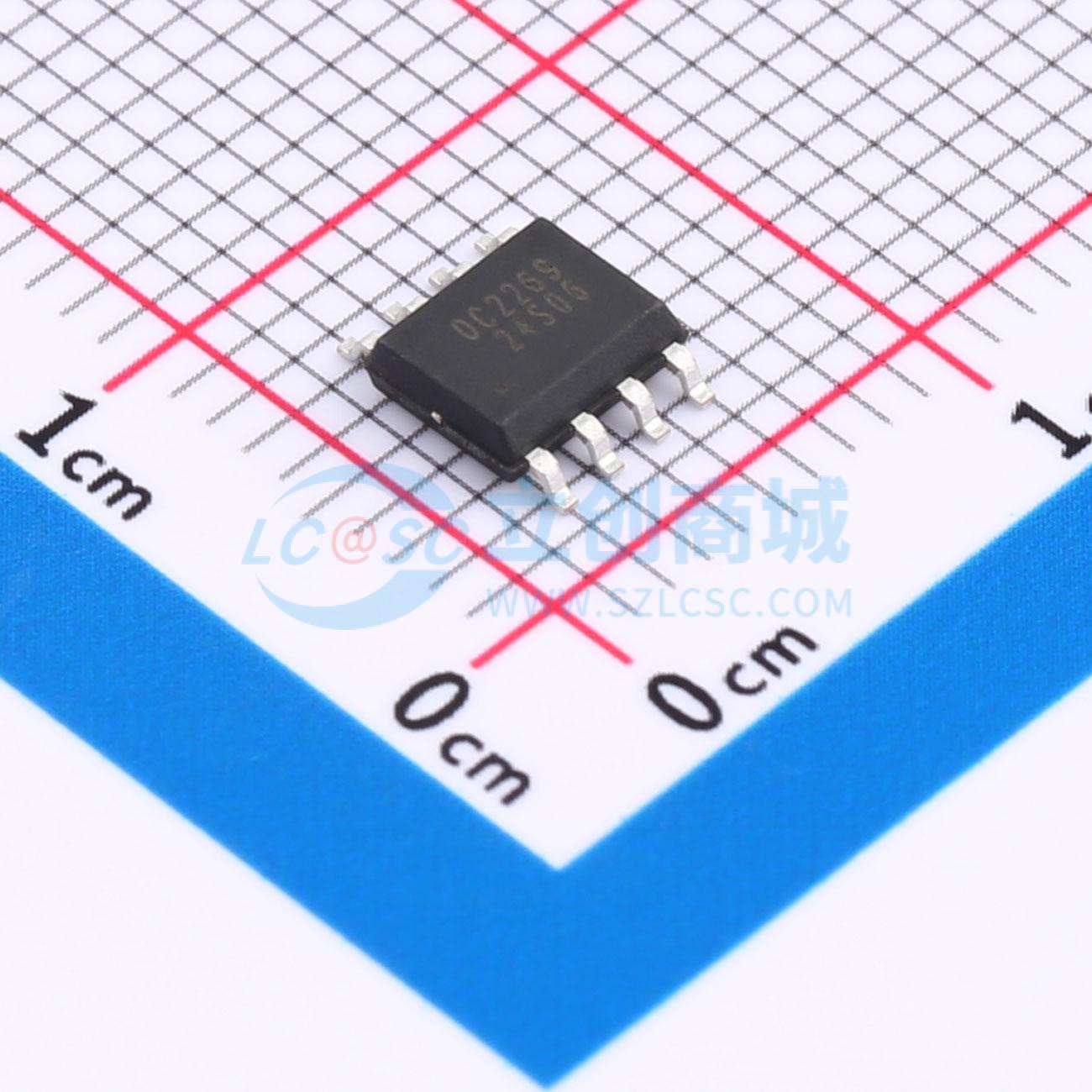

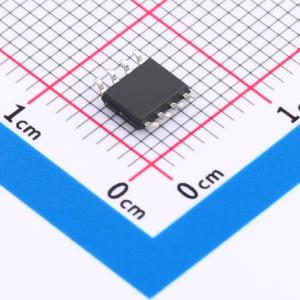

U2269
11V~29V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- U2269是一款高度集成的电流模式PWM控制IC，针对80W以下高性能、低待机功耗且具成本效益的离线反激式转换器应用进行了优化。正常工作时，PWM开关频率可通过外部编程设置在一个精确范围内。在空载或轻载条件下，该IC以扩展间歇模式运行，以最大限度降低开关损耗，从而实现更低的待机功耗和更高的转换效率
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U2269
- 商品编号
- C41374706
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1545克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 11V~29V | |
| 开关频率 | 60kHz~70kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 斜坡补偿；前沿消隐；EMI优化(抖频模式)；过热保护(OTP)；轻载高效模式；欠压锁定；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
U2269 是一款高度集成的电流模式脉宽调制控制集成电路，专为高性能、低待机功耗且具有成本效益的离线反激式变换器应用而优化，适用于 80W 以下功率范围。在正常工作条件下，其脉宽调制开关频率可在外部编程设定至精确范围。在空载或轻载条件下，该集成电路工作在扩展的“突发模式”下，以最小化开关损耗，从而实现更低的待机功耗和更高的转换效率。其低启动电流和低工作电流有助于实现可靠的上电启动设计，因此可以在启动电路中使用大阻值电阻以最小化待机功耗。U2269 提供全面的保护功能，并具备自动恢复特性，包括逐周期电流限制、过温保护、电源过压钳位以及欠压锁定。栅极输出被钳位至最高 18V，以保护功率金属氧化物半导体场效应晶体管。
商品特性
- 采用专有的频率抖动技术，以改善电磁干扰性能。
- 外部可编程脉宽调制开关频率。
- 电流检测输入具有前沿消隐功能。
- 内部同步斜坡补偿。
- 扩展突发模式控制，以提高效率并实现最低待机功耗设计。
- 低电源启动电流和低工作电流。
- 栅极输出最高电压钳位为 18V。
- 逐周期电流限制、内置自适应峰值电流调节、上电软启动、可编程恒压与恒流调节、带滞后的电源欠压锁定、过压保护、过流保护、过载保护、电源钳位。
应用领域
- 数码相机充电器
- 电源适配器
- 机顶盒电源
- 开放式开关模式电源
- 电池充电器
