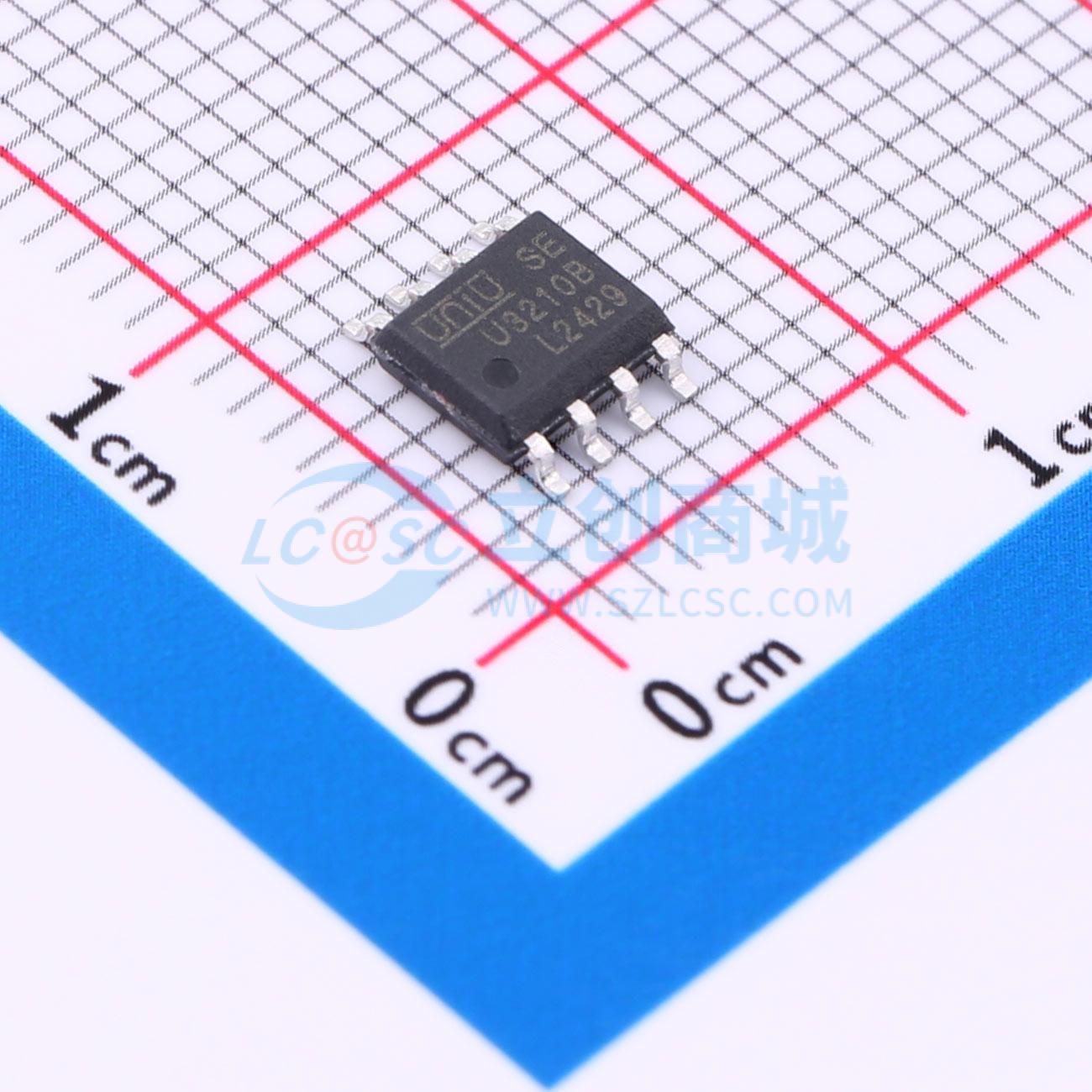

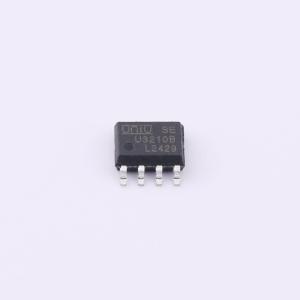

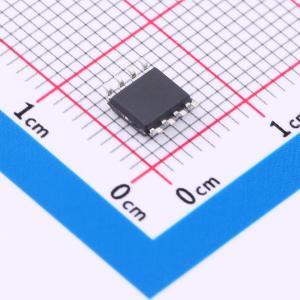

U3210B
降压型 700mA
- 描述
- U3210B是一款高性能低成本PWM控制功率器，适用于离线式小功率降压型应用场合，外围电路简单、器件个数少。同时产品启动模块内置高耐压（500V）MOSFET可提高系统浪涌耐受能力。 与传统的PWM功率开关不同，U3210B内部无固定时钟驱动MOSFET，系统开关频率随负载变化可实现自动调节。
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U3210B
- 商品编号
- C41374704
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | - | |
| 输出电压 | 12V | |
| 输出电流 | 700mA | |
| 开关频率 | 40kHz~60kHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；降压-升压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调和固定 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；保护锁死 |
商品概述
U3210B是一款高性能、低成本的PWM控制功率开关，适用于离线式小功率降压型应用。其外围电路简单，所需元件数量少。该产品内置高耐压（500V）MOSFET启动模块，有助于提升系统的浪涌耐受能力。与传统PWM功率开关不同，U3210B内部没有固定的时钟来驱动MOSFET，其系统开关频率能够根据负载变化自动调节。芯片采用多模式PWM控制技术，有效简化了外围电路设计，改善了线性调整率和负载调整率，并消除了系统工作中可能产生的可闻噪声。此外，芯片内部的峰值电流检测阈值能够根据实际负载情况自动调节，从而有效降低空载时的待机功耗。U3210B集成了完备的、具备自恢复功能的保护功能，包括VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护以及VDD过压保护。
商品特性
- 集成9Ω，500V MOSFET及500V高压启动电路
- 集成续流二极管
- 采用多模式控制，实现无噪声工作
- 支持降压和升降压拓扑结构，默认输出12V（FB引脚悬空时）
- 待机功耗低于50 mW
- 具备良好的线性调整率和负载调整率
- 集成软启动电路
- 内部集成多种保护功能：过载保护、逐周期电流限制、输出过压保护、VDD过压/欠压保护及电压钳位保护
应用领域
- 小家电电源
- 工业控制
