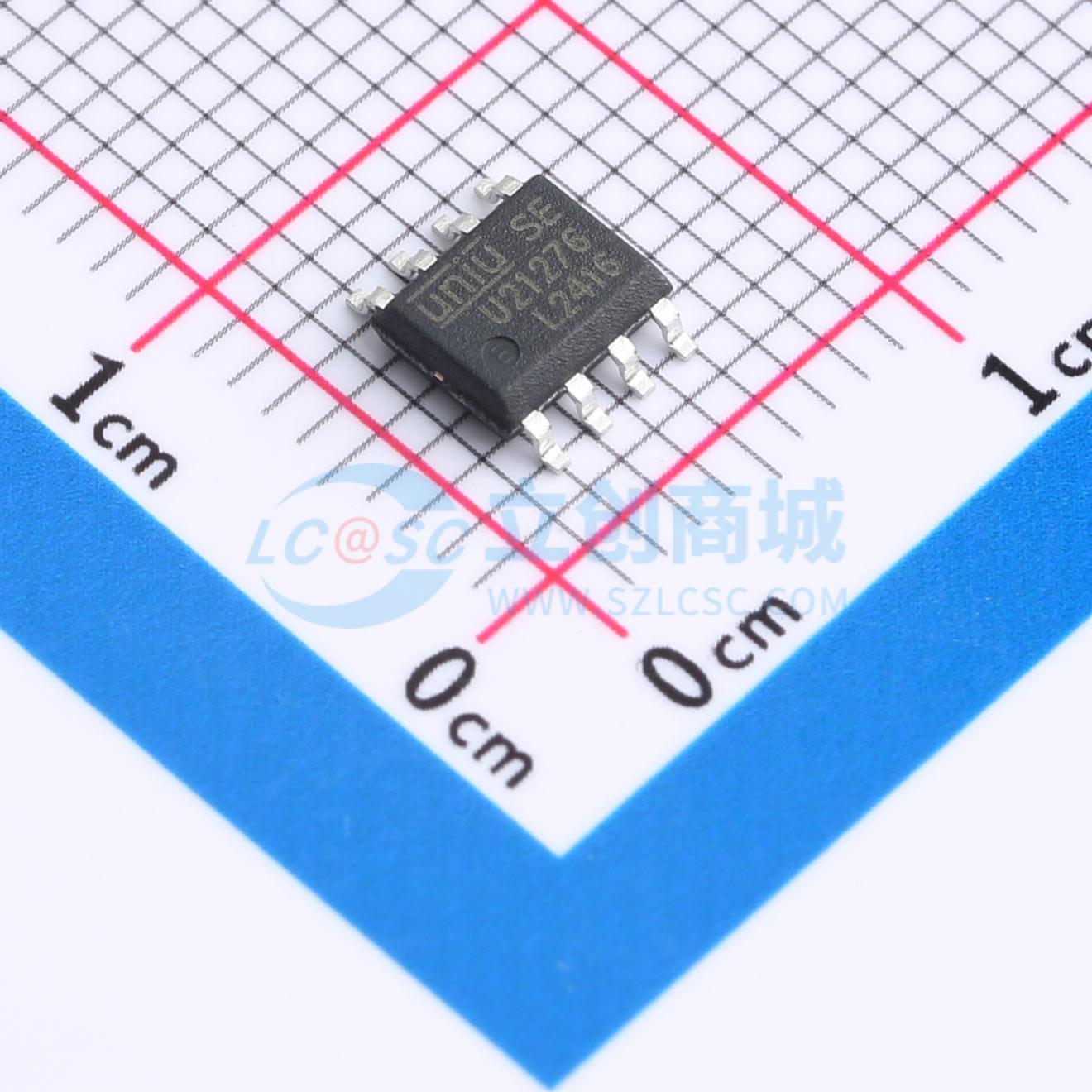

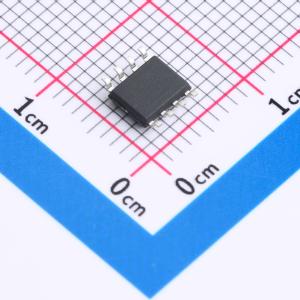

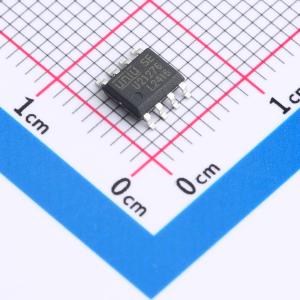

温馨提醒：图片仅供参考，商品以实物为准
U21276
单通道电流检测驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- U21276 是一款高压、高速功率 MOSFET 和 IGBT 驱动器。采用专有 HVIC 和抗闭锁 CMOS 技术，实现了坚固耐用的单片式结构。逻辑输入与标准 CMOS 或 LSTTL 输出兼容，低至3.3V
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U21276
- 商品编号
- C41374695
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17425克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 6A | |
| 工作电压 | 9V~20V | |
| 上升时间(tr) | 14ns | |
| 下降时间(tf) | 12ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 220ns | |
| 传播延迟 tpHL | 220ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 20uA | |
| 功能特性 | 交错导通保护 |
商品概述
U21276是一款高压、高速功率MOSFET和IGBT驱动器。其采用专有的高压集成电路和抗闩锁CMOS技术，实现了坚固的单片结构。逻辑输入兼容标准CMOS或LSTTL输出，最低可至3.3V。保护电路可检测被驱动功率晶体管的过流情况并终止栅极驱动电压。其提供开漏FAULT信号，用于指示已发生过流关断。输出驱动器具有一个高脉冲电流缓冲级，旨在实现最小的交叉导通。浮动通道可用于驱动高侧或低侧配置中的N沟道功率MOSFET或IGBT，工作电压高达600V。
商品特性
- 专为自举操作设计的浮动通道，完全工作电压高达+600V，可耐受负瞬态电压，具备抗dV/dt能力。
- 特定应用栅极驱动范围：9V至20V
- 欠压锁定
- 兼容3.3V、5V和15V输入逻辑
- FAULT引脚指示已发生关断
- 输出与输入同相
- 提供无铅封装
应用领域
- 家用电器
- 工业应用与驱动
- 电机驱动器
- 机器人应用与驱动
- 汽车电子功率驱动
