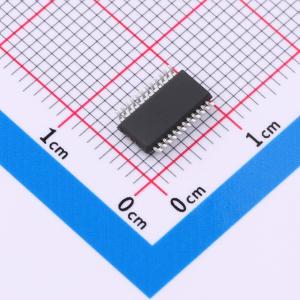

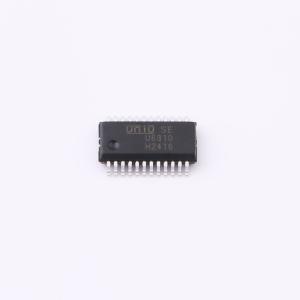

温馨提醒：图片仅供参考，商品以实物为准
U6310
集成70V 6N三相栅极驱动和 5V+12V LDO 控制芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款耐压为70V的集成三相全桥栅极驱动器，适合于12V，24V和36V的三相电机应用中高速功率MOSFET和IGBT的栅极驱动，同时也集成了12V LDO控制电路和MCU的供电5.0V LDO，简化了整个供电系统。内置比较电路，可用于电流过流检测，简化外围应用电路。内置低侧电源和高侧电源欠压（UVLO）保护功能，防止功率管在过低的电压下工作，提高效率。输入脚兼容3.3-5.0V输入逻辑，集成防穿通死区时间为200ns，驱动能力为+1.5A/- 1.8A。集成共模噪声消除技术使得高边驱动器在高dv/dt噪声环境能稳定工作，并且使芯片具有宽范的负瞬态电压忍受能力。
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U6310
- 商品编号
- C41374698
- 商品封装
- SSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.38631克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 全桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 1.5A | |
| 拉电流(IOH) | 1.8A | |
| 工作电压 | 10V~70V | |
| 上升时间(tr) | 25ns | |
| 下降时间(tf) | 20ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 280ns | |
| 传播延迟 tpHL | 280ns | |
| 特性 | 欠压保护(UVP)；短路保护(SCP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | 0V~800mV | |
| 静态电流(Iq) | 200uA | |
| 功能特性 | 交错导通保护；死区时间控制 |
商品概述
U6310/U6311是一款耐压为70V的集成三相全桥栅极驱动器，适用于12V、24V和36V三相电机应用中高速功率MOSFET和IGBT的栅极驱动。该芯片集成了12V LDO控制电路和用于MCU供电的5.0V LDO，从而简化了整个供电系统。U6311型号还内置了比较电路，可用于电流过流检测，进一步简化外围应用电路。该器件内置低侧电源和高侧电源欠压锁定保护功能，防止功率管在电压过低条件下工作，有助于提高系统效率。其输入引脚兼容3.3V至5.0V输入逻辑，集成了200ns的防穿通死区时间，并提供+1.5A/-1.8A的驱动能力。通过集成共模噪声消除技术，该芯片确保高边驱动器在高dv/dt噪声环境中稳定工作，并具备宽范围的负瞬态电压承受能力。
商品特性
- 悬浮电压：70V
- VM电压范围：5.0V ~ 70.0V
- U6311集成比较器（基准200mV）
- 兼容3.3V/5V输入逻辑
- 驱动电流：+1.5A/-1.8A（典型值）
- 死区时间：200ns（典型值）
- 集成VCC和VBS欠压保护
- 集成12V LDO控制电路
- 集成5.0V LDO
- 5V LDO集成输出短路保护
- 过流检测（U6311）
- 负瞬态电压承受能力
- 集成共模噪声消除电路
- 提供CPC24、SSOP24、QFN28封装
应用领域
- 无刷直流电机驱动
- 电动工具
- 小家电
