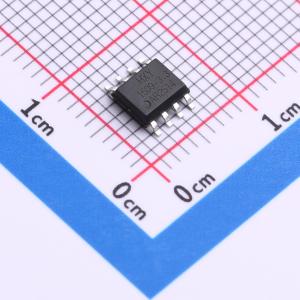

HXL1509-3.3
降压型 3A 4.5V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XL1509是一款单片集成电路,设计用于降压型DC/DC转换器,能够驱动3A负载而无需额外的晶体管。它节省了电路板空间,具有外部关断功能,可以通过逻辑电平控制进入待机模式。内部补偿使得反馈控制在线性和负载调节方面表现良好,无需外部设计。当输出电压低于0.5V时,开关频率会降低。XL1509的工作开关频率为150KHz,允许使用更小尺寸的滤波器。它具有±4%的输出电压公差和±15%的振荡器频率公差。该芯片采用标准8引脚SOP-8封装。
- 商品型号
- HXL1509-3.3
- 商品编号
- C41364881
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.121205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 10mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
HXL1509是一款单片集成电路，专为降压型DC/DC转换器设计，能够在无需外接晶体管的情况下驱动3A负载。它有助于节省电路板空间。外部关断功能可通过逻辑电平控制，使器件进入待机模式。内部补偿网络使反馈控制具有良好的线路和负载调节能力，无需外部设计。在保护功能方面，热关断可防止过温工作造成损坏，而电流限制则防止输出开关过流工作。若电流限制功能触发且电压低于40.5V，开关频率将会降低。 HXL1509工作于150KHz的开关频率，因此所需的滤波器元件尺寸比低频开关稳压器更小。其他特性包括：在规定的输入电压和输出负载条件下，输出电压容差保证为±4%，振荡器频率容差为±15%。 该芯片采用标准8引脚SOP-8封装。
商品特性
- 提供3.3V、5V、12V固定输出及可调输出版本
- 输出电压可调范围：1.23V至37V
- 固定150KHz开关频率
- 电压模式非同步PWM控制
- ON/OFF关断控制输入
- 宽输入电压范围：4.5V至40V
- 输出负载电流：3A
- 低功耗待机模式
- 芯片内置开关晶体管
应用领域
- 简易高效降压稳压器
- 板载开关稳压器
- 正压转负压转换器
