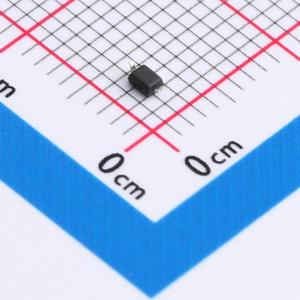

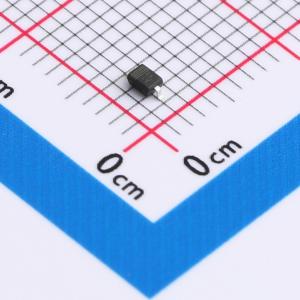

温馨提醒：图片仅供参考，商品以实物为准
HRSB27VTE-17
双向ESD 24V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款ESD保护器件为Bi双向类型，适用于24V电压环境。其最大峰值脉冲电流可达4A，电容值为20pF。单通道设计，确保信号传输稳定性。广泛应用于通信、消费电子等领域，有效防护静电放电对电子设备的影响，确保系统稳定运行。安全可靠，维护简便。
- 商品型号
- HRSB27VTE-17
- 商品编号
- C41364894
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.029933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 55V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 350W | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品概述
HRSB27VTE-17器件可保护敏感半导体组件免受静电放电及其他电压瞬变事件导致的损坏或干扰。其卓越的钳位能力、低泄漏、低电容和快速响应时间，为暴露于静电放电的设计提供了同类防护。该器件为设计者提供了在阵列不切实际的应用中保护一条双向线路的灵活性。采用SOD-323封装。
商品特性
- 小外形尺寸
- 低本体高度
- 在8×20μs脉冲下峰值功率可达350瓦
- 低泄漏电流
- 典型响应时间小于1纳秒
- 符合IEC61000-4-2第4级静电放电防护标准
- 符合IEC61000-4-4第4级电快速瞬变脉冲群防护标准
