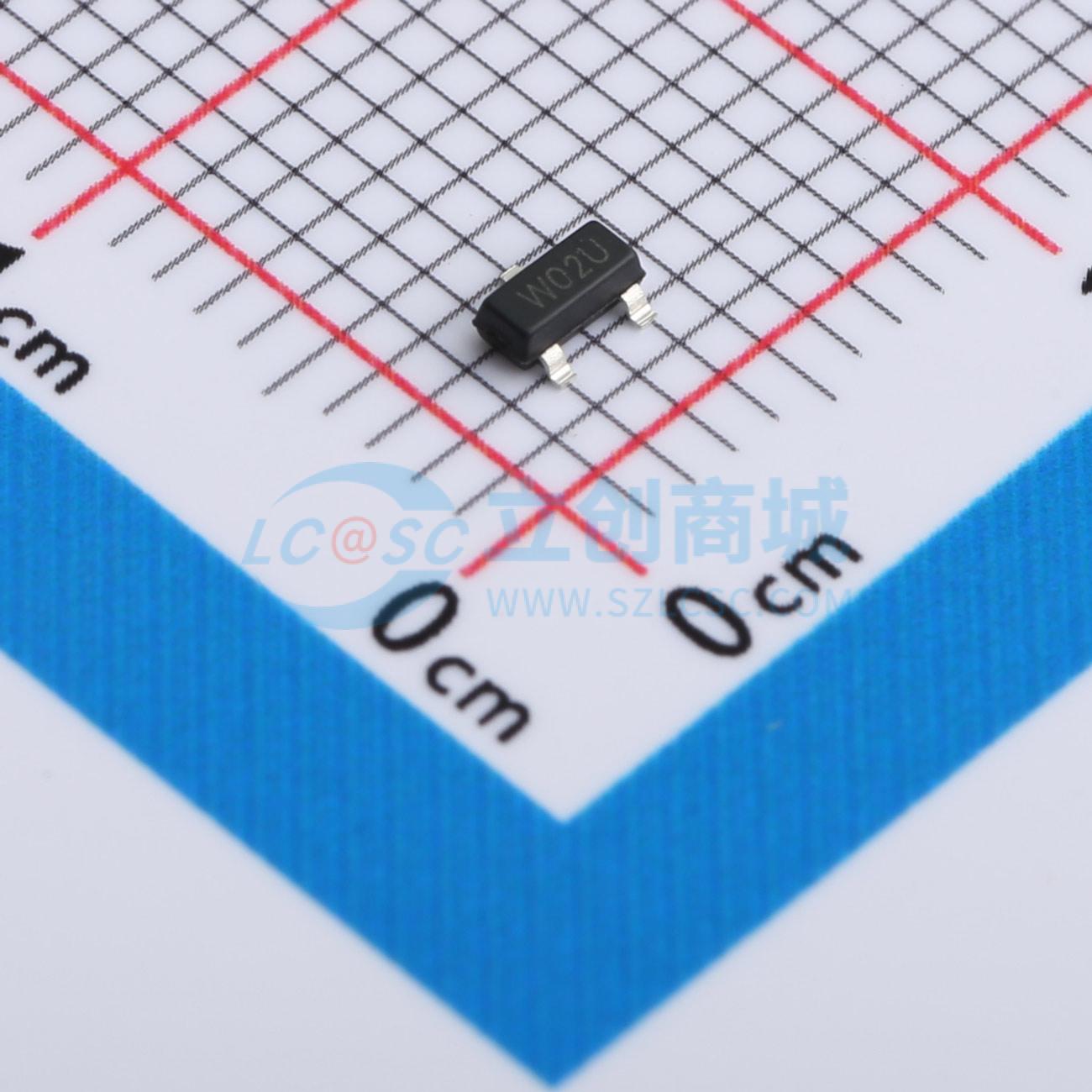

ESD5302F
ESD 5V截止 峰值脉冲电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ESD静电防护在高速数据传输接口上提供卓越的静电防护性能，是高集成度电子设备的理想ESD防护组件。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- ESD5302F
- 商品编号
- C41364458
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.030667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.65pF |
商品特性
- 60瓦峰值脉冲功率（脉冲时间tp = 8/20微秒）
- 双向和单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低泄漏电流
- 低电容（典型电容Cj = 0.25皮法）
- 保护两条数据线：
- IEC 61000 - 4 - 2标准下，接触放电±25伏，空气放电±25千伏
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40安（5/50纳秒）
- IEC 61000 - 4 - 5（雷击）4安（8/20微秒）
应用领域
- 数据线
- 自动取款机
- 网络
- 电源线
- W02U[待译]
