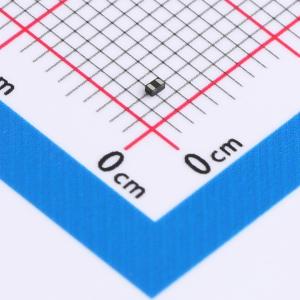

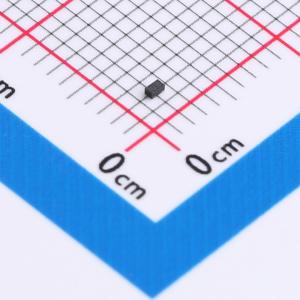

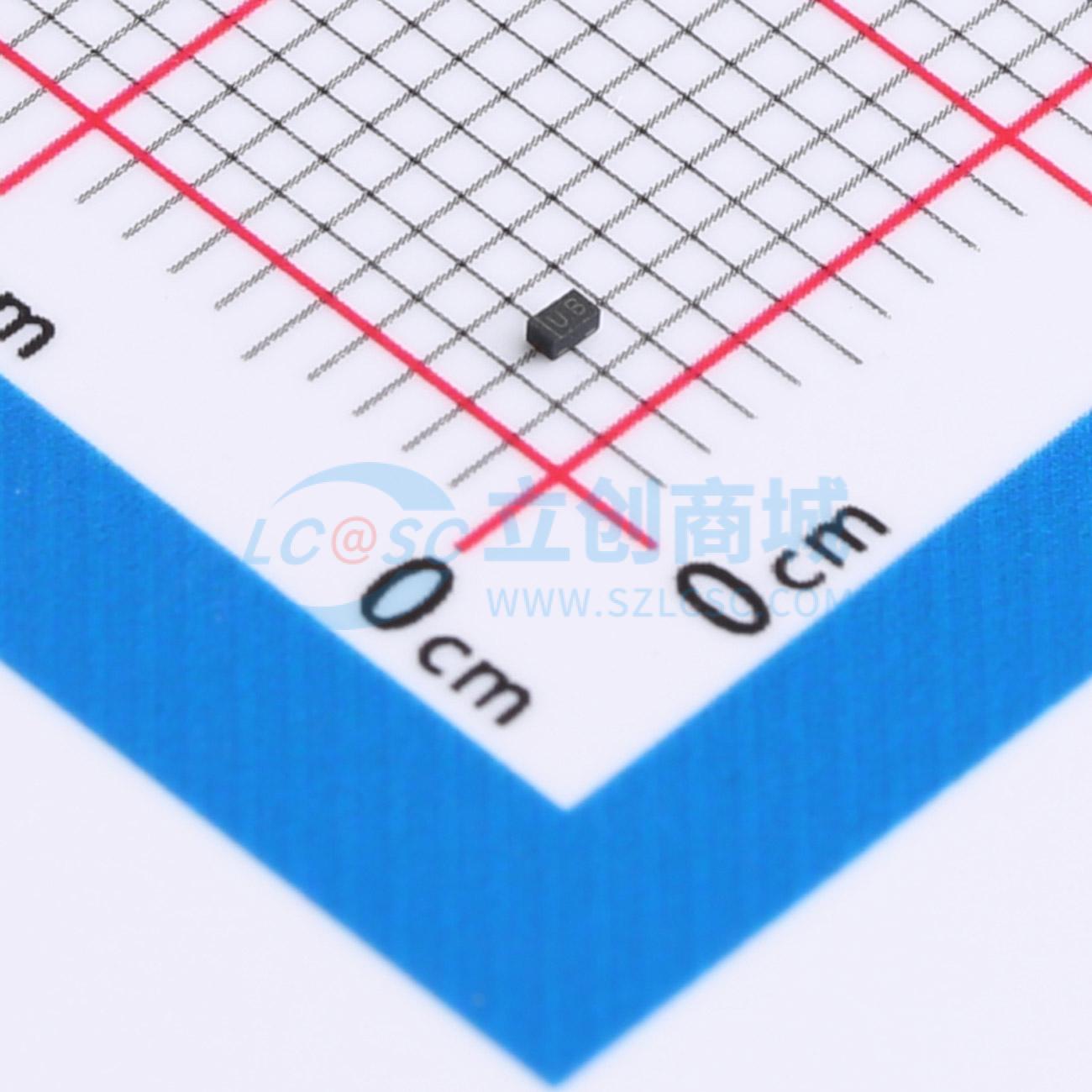

HESD5471X
双向ESD 5V截止 峰值浪涌电流：4.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款ESD保护器件为Bi双向类型，适用于保护敏感电路。其工作电压为5V，最大峰值脉冲电流可达3A。具备低电容特性，电容值为5.5pF，确保信号传输不受影响。单通道设计简洁实用。广泛应用于多种电子设备中，有效防范静电放电对电子元件的损害。
- 商品型号
- HESD5471X
- 商品编号
- C41364895
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01142克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 5W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 类型 | ESD | |
| Cj-结电容 | 0.38pF |
商品概述
HESD5471X可保护敏感半导体组件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。 它使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。
商品特性
- 小外形尺寸
- 低本体高度
- 在8×20μs脉冲下，峰值功率高达75瓦
- 低泄漏电流
- 响应时间通常小于1 ns
- 人体模型3级ESD评级
- DFN1006 - 2L封装
