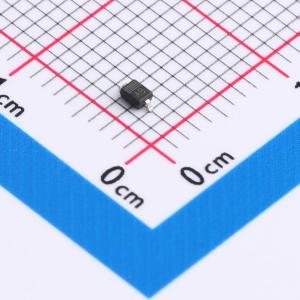

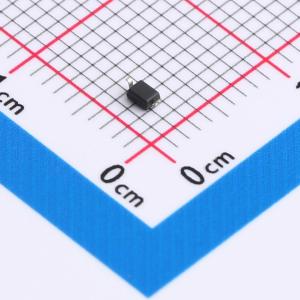

温馨提醒：图片仅供参考，商品以实物为准
PESD3V3L1BA,115
双向ESD 3.3V截止 峰值浪涌电流：16A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款ESD保护器件为Bi双向类型，适用于保护敏感电路。其工作电压为3.3V，最大峰值脉冲电流可达16A。具备低电容特性（100pF），确保信号传输不受影响。单通道设计简洁实用。广泛应用于各类电子设备的静电放电保护，确保系统稳定运行。
- 商品型号
- PESD3V3L1BA,115
- 商品编号
- C41364896
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.029267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 16A | |
| 峰值脉冲功率(Ppp) | 350W | |
| 击穿电压(VBR) | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF |
商品概述
PESD3V3L1BA,115 用于保护敏感半导体组件，防止其因静电放电（ESD）及其他电压瞬态事件而受损或发生故障。其卓越的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD环境的设计提供了的保护性能。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为 SOD-323。
商品特性
- 小尺寸外形
- 低本体高度
- 峰值功率高达 350 瓦特（8×20 μs 脉冲条件下）
- 低泄漏电流
- 响应时间典型值 < 1 ns
- IEC61000-4-2 第4级 ESD 保护
- IEC61000-4-4 第4级 EFT 保护
