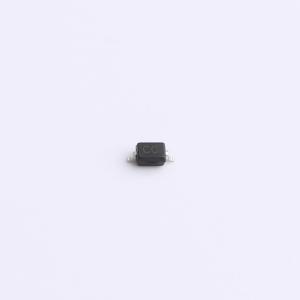

温馨提醒：图片仅供参考，商品以实物为准
BV03CW
双向ESD 3.3V截止 峰值浪涌电流：15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款ESD保护器件为Bi双向类型，适用于保护敏感电子设备免受静电放电影响。其工作电压为3V，最大峰值脉冲电流可达15A，电容仅为1.2pF，确保低干扰。单通道设计简洁实用。广泛应用于多种电子产品中，有效保障设备稳定运行，延长使用寿命。
- 商品型号
- BV03CW
- 商品编号
- C41364897
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.030633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 180W | |
| 击穿电压(VBR) | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.2pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低漏电流、低电容和快速响应时间为暴露在静电放电环境下的设计提供了同类产品中保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为SOD-323。
商品特性
- 小外形尺寸
- 低本体高度
- 在8×20μs脉冲下，峰值功率高达180瓦
- 低漏电流
- 响应时间通常小于1 ns
- IEC61000-4-2第4级静电放电保护
- IEC61000-4-4第4级电快速瞬变脉冲群保护
