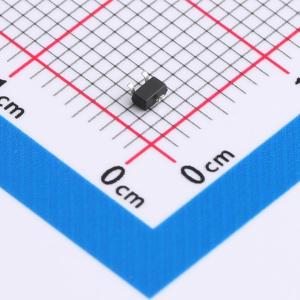

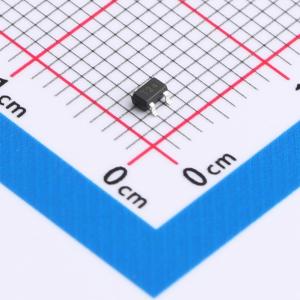

温馨提醒：图片仅供参考，商品以实物为准
HPESD1CAN-UX
双向ESD 24V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品是一款ESD保护器件，采用Bi-directional设计。其关键参数包括：工作电压VRWM为24V，最大峰值脉冲电流IPP可达4A，电容CJ为10pF。该器件具有双通道结构，能有效实现静电放电保护功能，确保电子设备安全稳定运行。适用于精密仪器、家用电器及消费电子等领域。
- 商品型号
- HPESD1CAN-UX
- 商品编号
- C41364893
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.031467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 220W | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
HPESD1CAN-UX 可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于 ESD 环境的设计提供了出色的保护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护两个双向线路。
商品特性
- 为高速数据线路提供瞬态保护
- IEC 61000-4-2 (ESD) ±15kV（接触放电）±15kV（空气放电）
- IEC 61000-4-4 (EFT) 40A (5/50 ns)
- 峰值功耗：220W (8/20us)
- 工作电压：24V
- 保护一条或两条双向线路
- 低钳位电压
- 低泄漏电流
- SOT-323封装
