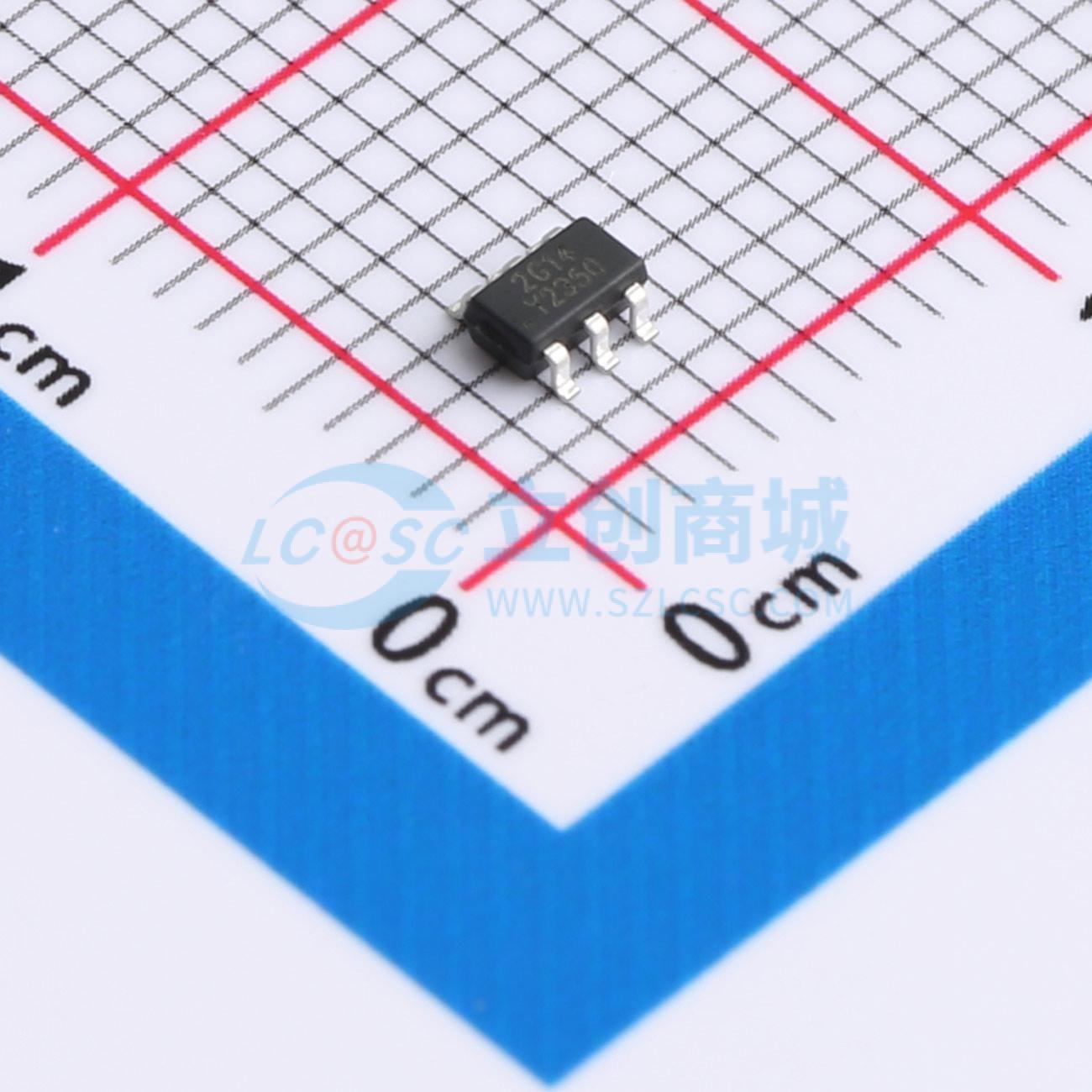

温馨提醒：图片仅供参考，商品以实物为准
HSN74LVC2G14DBVR
电压:1.65V~5.5V 电路数:2 输入类型:施密特触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双通道施密特触发器反相器支持宽范围电源电压（1.65V~5.5V），适用于多种便携式和低功耗应用。每个电路的最大供电电流仅为10μA，有助于降低整体功耗。施密特触发器输入增强了抗干扰能力，特别适合用于信号调理、波形整形以及电平转换等场合。
- 商品型号
- HSN74LVC2G14DBVR
- 商品编号
- C41364892
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.040267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.2V；2.4V；1.9V；3.8V | |
| 输出低电平(VOL) | 450mV；300mV；550mV | |
| 传播延迟(tpd) | 4.5ns@3.3V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
HSN74LVC2G14 单路施密特触发器缓冲器的工作电压范围为 1.65V 至 5.5V。该器件包含两个反相器，执行布尔函数 Y = A（上划线）。由于采用施密特触发器输入，该器件对于上升沿 (V_T+) 和下降沿 (V_T-) 信号可能具有不同的输入阈值电平，从而提供滞后 (ΔV_T)，这使得器件能够容忍缓慢或嘈杂的输入信号。该器件完全适用于使用 I_off 的部分断电应用。I_off 电路会禁用输出，防止器件断电时产生有害的电流回流。
商品特性
- 施密特触发器输入提供滞后
- 支持 5V V_CC 操作
- 输入可接受高达 5.5V 的电压
- 在 3.3V 下最大 t_pd 为 5.4ns
- 在 3.3V 下提供 ±24mA 输出驱动能力
- I_off 支持部分断电模式
- 在 V_CC = 3.3V, T_A = 25°C 时，典型 VOHv > 2V
- 在 V_CC = 3.3V, T_A = 25°C 时，典型 V_OLP < 0.8V
应用领域
- AV 接收器
- 音频底座
- 蓝光播放器和家庭影院
- MP3 播放器/录音机
- 个人数字助理
- 电信/服务器 AC/DC 电源
- 固态硬盘
- 电视
- 平板电脑
- 无线耳机、键盘和鼠标
